ヨーク式トラックローラー

ヨークタイプトラックローラーは、ヨーク形状のハウジングを備えた特殊なベアリングで、軌道運動やトラックシステムの直線運動をサポートするように設計されています。これらは、包装機械、産業オートメーション、マテリアルハンドリング装置に広く応用されています。回転する外輪はクラウニング面または円筒面を持ち、その内側に転動体が組み合わされて、さまざまな使用環境下でラジアル荷重と場合によってはアキシアル推力を負荷することができます。

お問い合わせを送信

製品説明

この製品の材質

ヨーク式トラックローラは、U 字形のヨーク（固定設置用の取付穴付き）、中心軸の周りを回転する外輪、および転動体（通常は針状ころ）で構成されています。ほとんどのモデルには、汚れ、破片、または水の侵入を防ぐシールが含まれており、屋内と屋外の両方の設定で有益です。

ヨークは通常、鍛造鋼で構成されており、構造強度を高めるために処理されており、外輪はガイドレールやトラックとの接触による摩耗に耐えられるように硬化されています。現場での観察に基づいたこの設計により、コンポーネントが事前に定義されたパスに沿って移動するアプリケーションにおいて、安定した取り付けと一貫したパフォーマンスが可能になります。

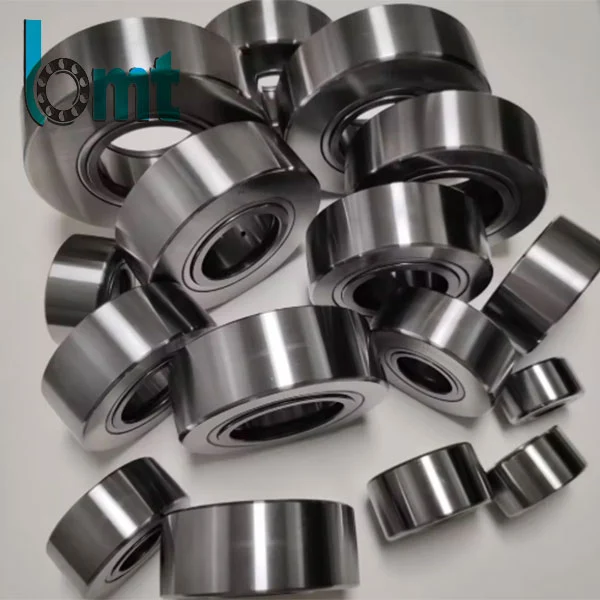

Yoke Type Track Rollers

技術的パラメータ

		ヨーク式トラックローラ：LRシリーズ
	寸法(mm)				基本定格荷重
指定	D	d	C	分。	ディン。 Cr w KN	統計。 KN に準拠
LR50/5 NPPU	17	5	7	0.2	1.69	0.94
LR50/6 NPPU	19	6	9	0.3	2.7	1.37
LR50/7 NPPU	22	7	10	0.3	3.3	1.7
LR50/8 NPPU	24	8	11	0.3	4.3	2.39
LR5000 KDD	28	10	12	0.3	4.75	2.85
LR5000KDDU	28	10	12	0.3	4.75	2.85
LR5000 原子力発電所	28	10	12	0.3	4.75	2.85
LR5000NPPU	28	10	12	0.3	4.75	2.85
LR5001 KDD	30	12	12	0.3	5.1	3.1
LR5001 KDDU	30	12	12	0.3	5.1	3.1
LR5001 原子力発電所	30	12	12	0.3	5.1	3.1
LR5001 NPPU	30	12	12	0.3	5.1	3.1
LR5200 KDD	32	10	14	0.6	6.8	4.1
LR5200 KDDU	32	10	14	0.6	6.8	4.1
LR5200 NPP	32	10	14	0.6	6.8	4.1
LR5200NPPU	32	10	14	0.6	6.8	4.1
LR5002 KDD	35	15	13	0.3	6.5	4.15
LR5002 KDDU	35	15	13	0.3	6.5	4.15
LR5002 原子力発電所	35	15	13	0.3	6.5	4.15
LR5002 NPPU	35	15	13	0.3	6.5	4.15
LR5201 KDD	35	12	15.9	0.6	8.7	5.2
LR5201 KDDU	35	12	15.9	0.6	8.7	5.2
LR5201 原子力発電所	35	12	15.9	0.6	8.7	5.2
LR5201 NPPU	35	12	15.9	0.6	8.7	5.2
LR5003 KDD	40	17	14	0.3	7.8	5.3
LR5003 KDDU	40	17	14	0.3	7.8	5.3
LR5003 原子力発電所	40	17	14	0.3	7.8	5.3
LR5003 NPPU	40	17	14	0.3	7.8	5.3
LR5202 KDD	40	15	15.9	0.6	10	6.3
LR5202 KDDU	40	15	15.9	0.6	10	6.3
LR5202 原子力発電所	40	15	15.9	0.6	10	6.3
LZ5202 NPpu	40	15	15.9	0.6	10	6.3
LR5004 KDD	47	20	16	0.6	11.7	7.7
LR5004 KDDU	47	20	16	0.6	11.7	7.7
LR5004 NPPD	47	20	16	0.6	11.7	7.7
LR5004 NPPU	47	20	16	0.6	11.7	7.7
LR5203 KDD	47	17	17.5	0.6	12.8	8.4
LR5203 KDDU	47	17	17.5	0.6	12.8	8.4
LR5203 原子力発電所	47	17	17.5	0.6	12.8	8.4
Lr5203 NPpu	47	17	17.5	0.6	12.8	8.4
LR5005 KDD	52	25	16	0.6	11.8	8.2
LR5005 KDDU	52	25	16	0.6	11.8	8.2
LR5005 原子力発電所	52	25	16	0.6	11.8	8.2
LR5005 NPPU	52	25	16	0.6	11.8	8.2
LR5204 KDD	52	20	20.6	1	16.1	10.7
LR5204 KDDU	52	20	20.6	1	16.1	10.7
LR5204 原子力発電所	52	20	20.6	1	16.1	10.7
LR5204 NPPU	52	20	20.6	1	16.1	10.7
LR5303 KDD	52	17	22.2	1	17.5	11.3
LR5303 KDDU	52	17	22.2	1	17.5	11.3
LR5303 原子力発電所	52	17	22.2	1	17.5	11.3
LR5303 NPPU	52	17	22.2	1	17.5	11.3
LR5006 KDD	62	30	19	1	16.1	11.9
LR5006 KDDU	62	30	19	1	16.1	11.9
LR5006 原子力発電所	62	30	19	1	16.1	11.9
LR5006 NPPU	62	30	19	1	16.1	11.9
LR5205 KDD	62	25	20.6	1	18.8	13.2
LR5205 KDDU	62	25	20.6	1	18.8	13.2
LR5205 NPP	62	25	20.6	1	18.8	13.2
LZ5205npu	62	25	20.6	1	18.8	13.2
LR5304 KDD	62	20	22.2	1.1	21.5	14.8
LR5304 KDDU	62	20	22.2	1.1	21.5	14.8
LR5304 原子力発電所	62	20	22.2	1.1	21.5	14.8
LR5304 NPPU	62	20	22.2	1.1	21.5	14.8
LR5007 KDD	68	35	20	1	17.8	13.3
LR5007 KDDU	68	35	20	1	17.8	13.3
LR5007 原子力発電所	68	35	20	1	17.8	13.3
LR5007 NPPU	68	35	20	1	17.8	13.3
LR5206 KDD	72	30	23.8	1	25	18
LR5206 KDDU	72	30	23.8	1	25	18
LR5206 原子力発電所	72	30	23.8	1	25	18
LR5206 NPPU	72	30	23.8	1	25	18
LR5305 KDD	72	25	25.4	1.1	28	19.9
LR5305 KDDU	72	25	25.4	1.1	28	19.9
LR5305 NPP	72	25	25.4	1.1	28	19.9
LR5305 NPPU	72	25	25.4	1.1	28	19.9
LR5207 KDD	80	35	27	1.1	31	22.8
LR5207 KDDU	80	35	27	1.1	31	22.8
LR5207 原子力発電所	80	35	27	1.1	31	22.8
Lr5207 NPU	80	35	27	1.1	31	22.8
LR5306 KDD	80	30	30.2	1.1	35.5	25.5
LR5306 KDDU	80	30	30.2	1.1	35.5	25.5
LR5306 原子力発電所	80	30	30.2	1.1	35.5	25.5
Lr5306 んぷ	80	30	30.2	1.1	35.5	25.5
LR5208 KDD	85	40	30.2	1.1	35	26
LR5208 KDDU	85	40	30.2	1.1	35	26
LR5208 NPP	85	40	30.2	1.1	35	26
LR5208 NPPU	85	40	30.2	1.1	35	26
LR5307 KDD	90	35	34.9	1.5	44	32.5
LR5307 KDDU	90	35	34.9	1.5	44	32.5
LR5307 原子力発電所	90	35	34.9	1.5	44	32.5
Lr5307 んぷ	90	35	34.9	1.5	44	32.5
LR5308 KDD	100	40	36.5	1.5	54	40.5
LR5308 KDDU	100	40	36.5	1.5	54	40.5
LR5308 原子力発電所	100	40	36.5	1.5	54	40.5
Lr5308 んぷ	100	40	36.5	1.5	54	40.5

ヨークタイプトラックローラー:
NATV、NATR
	サイズ(mm)
モデル	d	d2	D	B	C
NATV 5 PP	5	12	16	12	11
NATR 5 PP	5	12	16	12	11
NATV 6 PP	6	14	19	12	11
NATR6PP	6	14	19	12	11
NATV 8 PP	8	19	24	15	14
NATR8PP	8	19	24	15	14
NATV 10 PP	10	23	30	15	14
NATR10PP	10	23	30	15	14
NATV 12 PP	12	25	32	15	14
NATR12PP	12	25	32	15	14
NATV 15 PP	15	27	35	19	18
NATR15PP	15	27	35	19	18
NATV 17 PP	17	32	40	21	20
NATR 17 PP	17	32	40	21	20
NATV 20 PP	20	37	47	25	24
NATR20PP	20	37	47	25	24
NATV 25 PP	25	42	52	25	24
NATR25PP	25	42	52	25	24
NATV 30 PP	30	51	62	29	28
NATR30PP	30	51	62	29	28
NATV 35 PP	35	58	72	29	28
NATR35PP	35	58	72	29	28
NATV 40 PP	40	66	80	32	30
NATR40PP	40	66	80	32	30
NATV 45 PP	45	72	85	32	30
NATR45PP	45	72	85	32	30
NATV 50 PP	50	76	90	32	30
NATR50PP	50	76	90	32	30

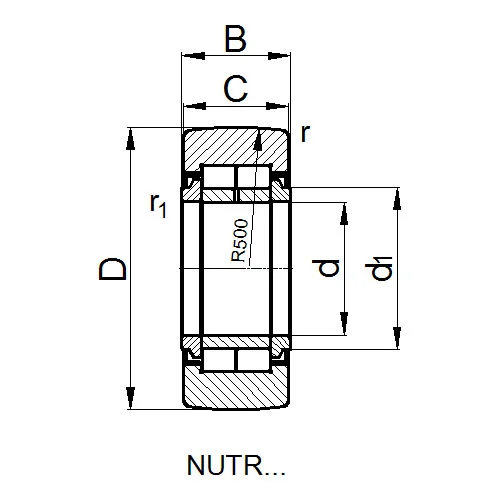

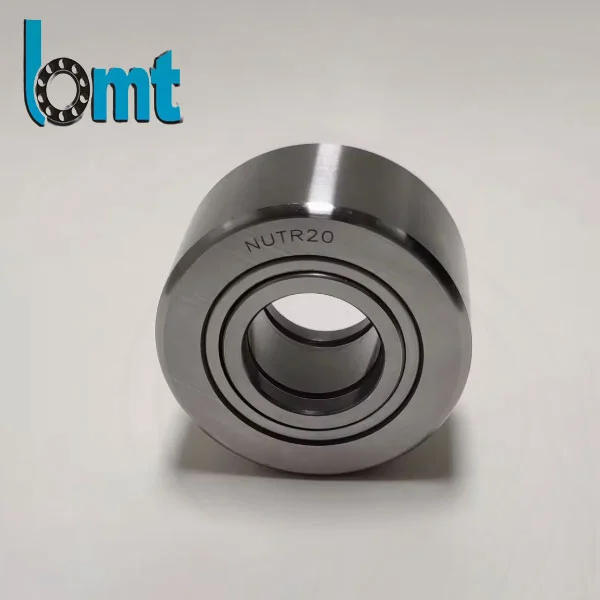

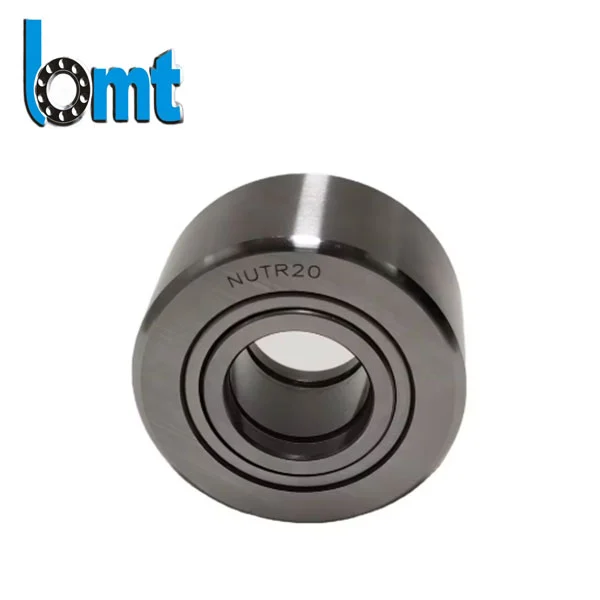

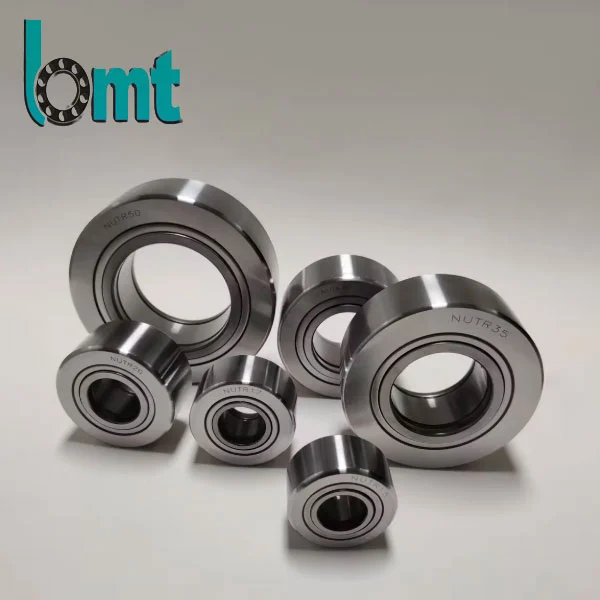

NUTR PWTR
	寸法(mm)							基本定格荷重
指定	D	d	B	C	d1	分。	r1分	ディン。 Cr KN	統計。コル KN	パーマ用KN	パーマ用KN
栄養15	35	15	19	18	20	0.6	0.3	15	16.8	8.6	16.8
PWTR15-2RS	35	15	19	18	20	0.6	0.3	11.6	11.3	9.4	11.3
NUTR17	40	17	21	20	22	1	0.5	18.4	22.6	13.1	22.6
PWTR17-2RS	40	17	21	20	22	1	0.5	13.2	13.8	13.8	13.8
NUTR1542	42	15	19	18	20	0.6	0.3	18.1	21.9	21.9	21.9
PWTR1542-2RS	42	15	19	18	20	0.6	0.3	13.5	14.1	14.1	14.1
NUTR1747	47	17	21	20	22	1	0.5	21.3	28	28	28
PWTR1747-2RS	47	17	21	20	22	1	0.5	14.8	16.4	16.4	16.4
NUTR20	47	20	25	24	27	1	0.5	28	35	16.4	33
PWTR20-2RS	47	20	25	24	27	1	0.5	23.2	25.5	18.3	25.5
NUTR2052	52	20	25	24	27	1	0.5	31.5	41	38.5	41
PWTR2052-2RS	52	20	25	24	27	1	0.5	25.5	29.5	29.5	29.5
NUTR25	52	25	25	24	31	1	0.5	29	37.5	17.3	34.5
PWTR25-2RS	52	25	25	24	31	1	0.5	24.2	28	19.3	28
NUTR2562	62	25	25	24	31	1	0.5	35.5	50	50	50
PWTR2562-2RS	62	25	25	24	31	1	0.5	29	36	36	36
ニュートル30	62	30	29	28	38	1	0.5	40	50	23.5	46.5
PWTR30-2RS	62	30	29	28	38	1	0.5	35	39.5	25.5	39.5
NUTR3072	72	30	29	28	38	1	0.5	47.5	64	64	64
PWTR3072-2RS	72	30	29	28	38	1	0.5	41	49	49	49
NUTR35	72	35	29	28	44	1.1	0.6	44.5	60	32	60
PWTR35-2RS	72	35	29	28	44	1.1	0.6	38.5	46.5	34.5	46.5
NUTR3580	80	35	29	28	44	1.1	0.6	51	72	72	72
PWTR3580-2RS	80	35	29	28	44	1.1	0.6	43.5	55	55	55
NUTR40	80	40	32	30	50.5	1.1	0.6	55	75	30.5	60
PWTR40-2RS	80	40	32	30	50.5	1.1	0.6	44.5	53	35	53
NUTR45	85	45	32	30	55.2	1.1	0.6	56	78	31.5	61
PWTR45-2RS	85	45	32	30	55.2	1.1	0.6	45	55	36	55
NUTR4090	90	40	32	30	50.5	1.1	0.6	66	95	84	95
PWTR4090-2RS	90	40	32	30	50.5	1.1	0.6	52	66	66	66
NUTR50	90	50	32	30	59.8	1.1	0.6	57	81	32	62
PWTR50-2RS	90	50	32	30	59.8	1.1	0.6	45.5	57	37	57
NUTR45100	100	45	32	30	55.2	1.1	0.6	71	107	106	107
PWTR45100-2RS	100	45	32	30	55.2	1.1	0.6	56	74	74	74
NUTR50110	110	50	32	30	59.8	1.1	0.6	76	120	120	120
PWTR50110-2RS	110	50	32	30	59.8	1.1	0.6	59	82	82	82

どのようなメリットがあるのか

●耐荷重能力：ヨークタイプトラックローラは、強固なヨーク構造と最適な転動体の配置により、大きなラジアル荷重に耐えることができます。そのため、信頼性の高い重量サポートが不可欠な無人搬送車 (AGV) や組立ラインコンベヤなどの機器に適しています。

•柔軟な取り付け: 事前に穴が開けられた U 字型ヨークにより取り付けが簡素化されます。これらのローラーのユーザーは、この設計により交換と組み立ての手順が迅速化されることによく気づいています。

●あらゆる条件下での耐久性：堅牢なシールにより内部コンポーネントを汚染物質から保護し、粉塵や湿気の多い環境でのメンテナンス頻度を軽減します。材料が屋外で扱われる環境や食品の調理などでは、この品質が特に評価されます。

実際の使用例

•産業オートメーション分野: ロボット溶接ステーションでは、ヨークタイプトラックローラーが直線トラックに沿ったロボットアームの動きをガイドし、正確な位置決めを確保しながらアームの重量を支えます。オートメーションシステムインテグレーターからのフィードバックにより、これらのローラーは、長時間の生産稼働中でも信頼性の高い機能を保証するのに役立ちました。

•マテリアルハンドリング: 倉庫のコンベアシステムでは、これらのローラーは重いパレットがガイドレールに沿って移動するときにサポートします。物流機器メーカーによると、ローラーのシール設計により、粉塵の多い施設でのメンテナンスの必要性が軽減されました。

品質に対する当社の取り組み

BMT では、ヨークタイプトラックローラーが多様で多くの場合厳しい条件で動作するため、引き続き品質が重視されることを理解しています。すべてのローラーは、外輪の硬度、シール機能、ヨークの構造的完全性が検査されます。これらのチェックは、製品が意図されたアプリケーションでの一般的なパフォーマンス要件を確実に満たしていることを確認することを目的としています。
