針状ころ軸受の調心

中国の信頼できる調心ニードルベアリングメーカーとして、BMT はシャフトのミスアライメントに正面から取り組むためにこれらのベアリングを設計しました。ニードルローラー + 調心外輪の設計は、繊維機械、コンベア、およびシャフトの位置ずれが発生しやすいあらゆる機器に最適です。位置合わせの悩みから解放されます。

お問い合わせを送信

製品説明

製品仕様

指定	内径(mm)	針状ころ内径(mm)	外径(mm)	幅(mm)	動定格荷重(kN)	限界回転数(r/min)
PNA 17/35	17	-	35	16	13.2	22,000
PNA 25/47	25	-	47	20	22.9	15,000
PNA 30/52	30	-	52	20	24.6	13,000
RPNA 15/28	-	15	28	12	7.37	28,000
RPNA 20/35	-	20	35	16	13.2	22,000
PNA 22/44	22	-	44	20	22	16,000
PNA 35/55	35	-	55	20	26.4	11,000
PNA 40/62	40	-	62	20	27.5	10,000
RPNA 25/42	-	25	42	20	19	18,000
RPNA 30/47	-	30	47	20	22.9	15,000
PNA 20/42	20	-	42	20	19	18,000
RPNA 35/52	-	35	52	20	24.6	13,000
RPNA 40/55	-	40	55	20	26.4	11,000
RPNA 45/62	-	45	62	20	27.5	10,000
PNA 12/28	12	-	28	12	7.37	28,000
PNA 15/32	15	-	32	16	12.8	24,000
RPNA 18/32	-	18	32	16	12.8	24,000

Aligning Needle Roller Bearings

技術的パラメータ

代表的な調心用針状ころ軸受のモデル
指定	寸法(mm)	基本定格荷重(kN)	アプリケーションシナリオ

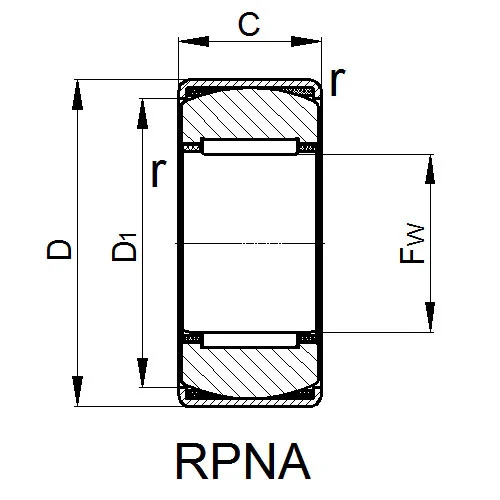

RPNA 15/28	Fw=15、D=28、C=12±0.5、D1=24.5、rmin.=0.8	ディン。 Cr=6.9、ステータス。コル=7.9	小型ギアボックス、ポンプ
RPNA 18/32	Fw=18、D=32、C=16±0.5、D1=27、r min.=1.8	ディン。 Cr=12.5、ステータス。 Cor=16.2	繊維機械、コンベア
RPNA 20/35	Fw=20、D=35、C=16±0.5、D1=30.5、r min.=2.8	ディン。 Cr=13、ステータス。コル=17.5	農機具
RPNA 25/42	Fw=25、D=42、C=20±0.5、D1=36.5、rmin.=3.8	ディン。 Cr=18.8、統計値。コル=30.5	工作機械、コンプレッサー
RPNA 28/44	Fw=28、D=44、C=20±0.5、D1=38.5、rmin.=4.8	ディン。 Cr=22、ステータス。コル=34	印刷機
RPNA 30/47	Fw=30、D=47、C=20±0.5、D1=42、r min.=5.8	ディン。 Cr=22.6、ステータス。コル=36	ファン、送風機
RPNA 35/52	Fw=35、D=52、C=20±0.5、D1=47.5、rmin.=6.8	ディン。 Cr=24.3、ステータス。コル=41.5	建設機械
RPNA 40/55	Fw=40、D=55、C=20±0.5、D1=50.5、r min.=7.8	ディン。 Cr=26、ステータス。コル=47	マテリアルハンドリングシステム
RPNA 45/62	Fw=45、D=62、C=20±0.5、D1=58、r min.=8.8	ディン。 Cr=27.5、ステータス。コル=53	強力コンベヤ

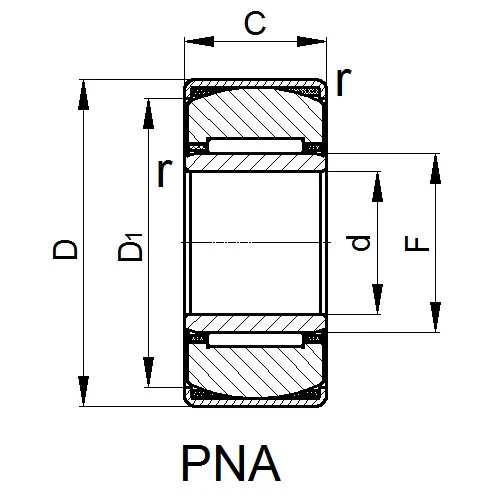

PNA 12/28	d=12、F=15、D=28、C=12±0.5、B=12、D1=24.5、r最小=0.8、r1最小=0.3、s最小=0.5	ディン。 Cr=6.9、ステータス。コル=7.9	小型モーター、精密工具
PNA 15/32	d=15、F=18、D=32、C=16±0.5、B=16、D1=27、r最小=0.8、r1最小=0.3、s最小=0.5	ディン。 Cr=12.5、ステータス。 Cor=16.2	繊維スピンドル
PNA 17/35	d=17、F=20、D=35、C=16±0.5、B=16、D1=30.5、r最小=0.8、r1最小=0.3、s最小=0.5	ディン。 Cr=13、ステータス。コル=17.5	包装機
PNA 20/42	d=20、F=25、D=42、C=20±0.5、B=20、D1=36.5、r最小=0.8、r1最小=0.3、s最小=0.5	ディン。 Cr=18.8、統計値。コル=30.5	自動車付属品
PNA 22/44	d=22、F=28、D=44、C=20±0.5、B=20、D1=38.5、r最小=0.8、r1最小=0.3、s最小=0.5	ディン。 Cr=22、ステータス。コル=34	油圧ポンプ
PNA 25/47	d=25、F=30、D=47、C=20±0.5、B=20、D1=42、r最小=0.8、r1最小=0.3、s最小=0.5	ディン。 Cr=22.6、ステータス。コル=36	空圧工具
PNA 30/52	d=30、F=35、D=52、C=20±0.5、B=20、D1=47.5、r最小=0.8、r1最小=0.3、s最小=0.5	ディン。 Cr=24.3、ステータス。コル=41.5	鉱山機械
PNA 35/55	d=35、F=40、D=55、C=20±0.5、B=20、D1=50.5、r最小=0.8、r1最小=0.3、s最小=0.5	ディン。 Cr=26、ステータス。コル=47	船舶用補助システム
PNA 40/62	d=40、F=45、D=62、C=20±0.5、B=20、D1=58、r最小=0.8、r1最小=0.3、s最小=0.5	ディン。 Cr=27.5、ステータス。コル=53	工業用ミキサー

なぜこのベアリングが目立つのでしょうか？

• 自動調整マジック: 球面外輪が最大 3° のシャフトのずれを自動修正します。取り付けが不適切だったり、振動によって軸が動いたりしても、調心用針状ころ軸受は水平を保つため、再調心のためのダウンタイムが不要です。

• 丈夫で長持ち: HRC 60 ～ 64 に焼き入れされた GCr15 鋼製で、軌道面は研磨されています。当社の PNA 25/47 モデルを使用した繊維工場は、交換サイクルを 1 年に 1 回に延長し、メンテナンスコストを大幅に削減しました。繊維工場が当社の PNA 25/47 モデルを使用した後、交換サイクルが 1 年に 1 回に延長され、メンテナンスコストが大幅に削減されました。
