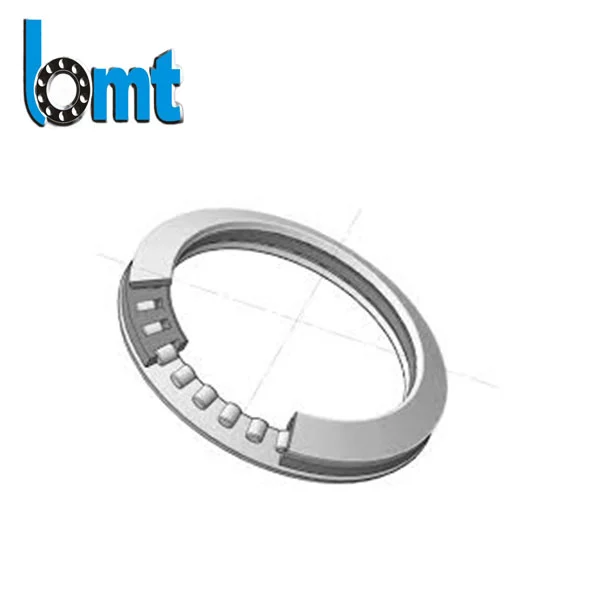

アキシアルアンギュラころ軸受 SGLシリーズ

当社は、要求の厳しい産業機械やオートメーションシステム向けに設計された高負荷精密ベアリングソリューションを専門としています。当社のアキシャルアンギュラころ軸受 SGL シリーズは、高いアキシアル剛性、正確な位置決め、複合荷重下での安定した性能が必要な用途向けに設計されています。これらは、長寿命、低振動、一貫した精度が重要な工作機械、回転テーブル、重自動化システムに広く選ばれています。

お問い合わせを送信

評価: 5.0

(評価数: 1)

製品説明

20 年以上の製造経験を持つ私たちは、産業用途における一般的な問題を観察してきました。

標準的なスラストベアリングは、継続的な高いアキシアル荷重と長い運転サイクルの下では、安定した精度を維持できないことがよくあります。

アキシアルアンギュラころ軸受 SGL シリーズは、以下を改善することでこの制限に対処するために特別に開発されました。

ころ接触形状

プリロードスタビリティコントロール

高速動作時の耐熱性

負荷分散の一貫性

SGLシリーズは、従来のスラスト軸受と比較して、特に精密位置決めシステムにおいて、より高い剛性とより安定した回転精度を実現します。

Axial Angular Contact Roller Bearings Sgl Series

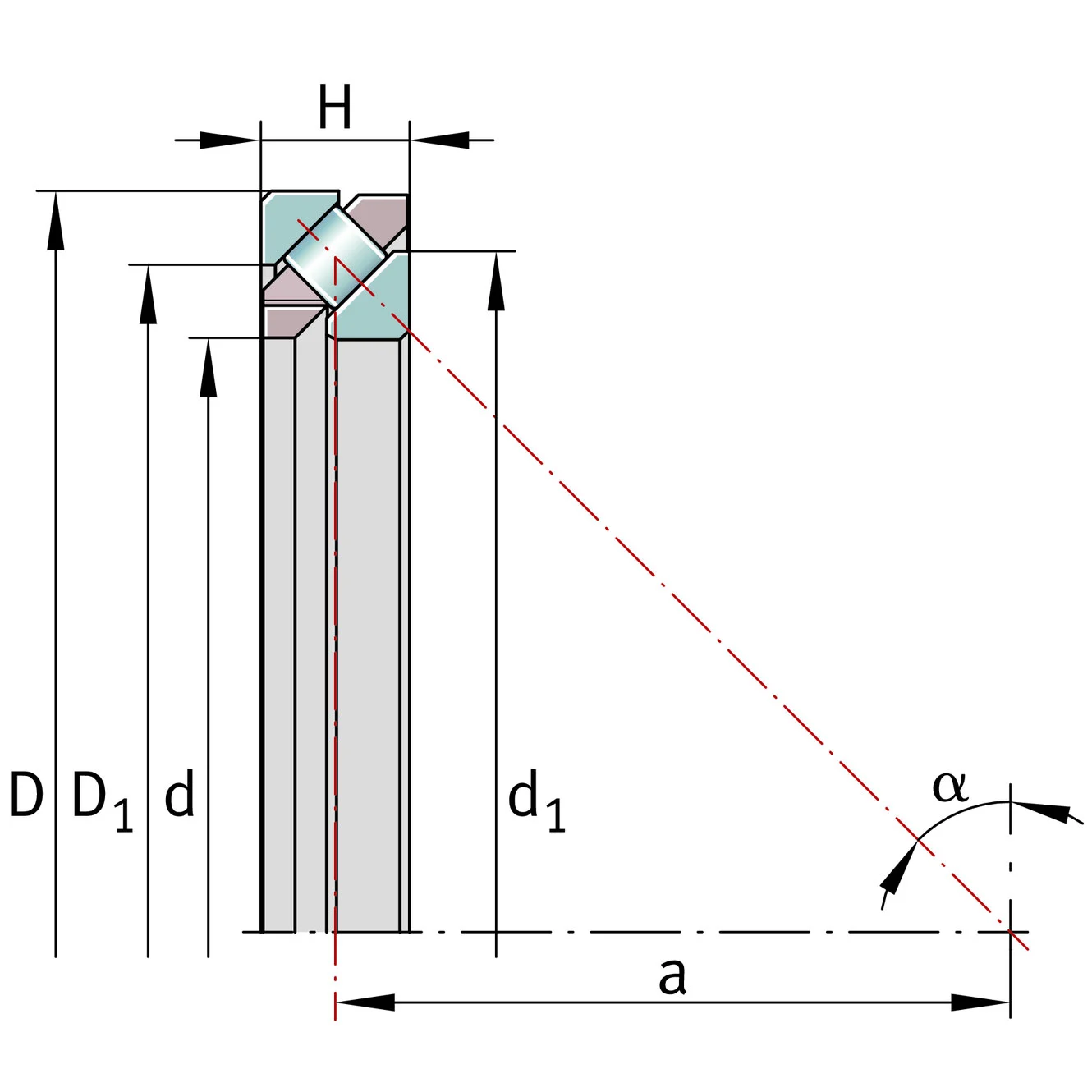

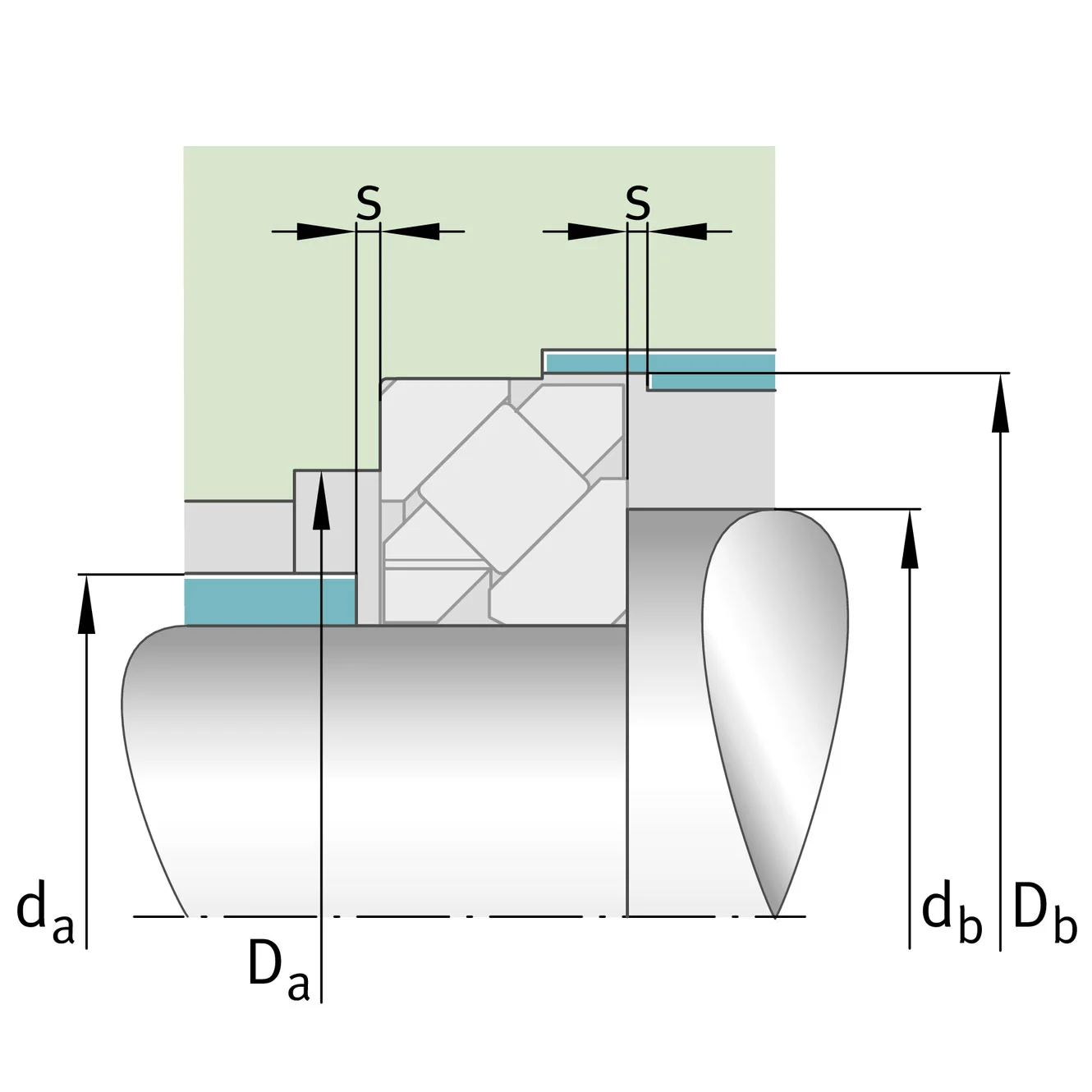

技術的パラメータ

指定	注文指定	質量(kg)	d(mm)	D(mm)	ふーむ）	D1(mm)	d1(mm)	a(mm)	DIN 623-1	ダ(mm)	デシベル(mm)	Db 最小 (mm)	s	クロム(N)	C0r(N)	できる）	C0a(N)	カール(N)	クア（N）	基準速度(r/min)	制限速度(r/min)
SGL1730	F-587391.SGL	0.015	17	30	7	22.5	24.5	11.75	–	22.5	24.5	31	1	3500	3550	8400	17700	610	2480	7000	3200
SGL3042	F-587397.SGL	0.022	30	42	7	34.5	37.5	18	–	34.5	37.5	43	1	4400	5500	10600	27500	940	3850	5100	2100
SGL3547	F-618875.SGL	0.024	35	47	7	40	42	20.5	–	40	42	48	1	4800	6400	11500	32000	1110	4500	4600	1800
SGL4052	F-557493.SGL	0.026	40	52	7	45.5	46.5	23	1808	45.5	46.5	53	1	6900	9600	16600	48000	1650	6700	4300	1600
SGL4558	F-238341.SGL	0.033	45	58	7	51	52.2	25.75	1809	51	52.2	59	1	7600	11200	18200	56000	1950	7900	3900	1400
SGL5065	F-557494.SGL	0.042	50	65	7	57.3	57.7	28.75	1810	57.3	57.7	66	1	9900	14900	23700	75000	1730	7000	3600	1300
SGL6078	F-238166.SGL	0.085	60	78	10	68	70	34.5	1812	68	70	79	1	14300	21700	34500	109000	2500	10200	3200	1100
SGL6585	F-557495.SGL	0.106	65	85	10	75	77	37.5	1813	75	77	86	1	15000	23900	36000	119000	2750	11200	3000	1000
SGL80100	F-238167.SGL	0.12	80	100	10	90	92	45	1816	90	92	101	1.5	16600	29000	40000	144000	3350	13600	2500	850
SGL85110	F-587396.SGL	0.228	85	110	13	96	99	48.75	1817	96	99	111	1.5	21400	36000	51000	180000	4350	17700	2400	750
SGL98130	F-238584.SGL	0.42	98	130	16	113	115	57	–	113	115	131	1.5	37000	63000	89000	315000	7700	31000	2200	650
SGL105130	F-240120.SGL	0.269	105	130	13	116.5	118.5	58.75	1821	116.5	118.5	131	1.5	28500	52000	68000	260000	6000	24400	2000	600
SGL130165	F-631562.SGL	0.64	130	165	17.5	146	149	73.75	–	146	149	166	1.5	49000	90000	118000	450000	8600	35000	1800	500
SGL140175	F-550953.SGL	0.69	140	175	18	156	159	78.75	1828	156	159	176	1.5	50000	95000	121000	475000	9000	36500	1700	450
SGL180225	F-550954.SGL	1.44	180	225	22	200	205	101.25	1836	200	205	226	2	75000	151000	181000	750000	14400	58000	1500	350
SGL200250	F-565516.SGL	1.93	200	250	24	222.5	227.5	112.5	1840	222.5	227.5	251	2	100000	199000	240000	990000	19000	77000	1300	300
SGL240310	F-571366.SGL	4.55	240	310	33	272	278	137.5	–	272	278	311	2.5	153000	320000	370000	1600000	31000	125000	1200	250
SGL260320	F-555613.SGL	3	260	320	30	287	293	145	–	287	293	321	2.5	126000	280000	305000	1390000	25500	103000	1100	250
SGL290330	F-614821.SGL	1.78	290	330	20	307.4	312.6	155	–	307.4	312.6	331	2.5	84000	217000	203000	1090000	17600	72000	1000	200
SGL340400	F-565223.SGL	4.85	340	400	30	367	373	185	–	367	373	401	3	181000	440000	435000	2200000	39000	158000	900	200

主なパフォーマンス上の利点

高軸方向剛性構造

最適化されたローラー形状により、ローラーと軌道の間の有効接触面積が増加します。
この設計により、弾性変形が軽減され、耐荷重安定性が大幅に向上し、メンテナンスが容易になります。大きな軸力下でも正確な位置決めが可能.

精密軌道面研削

すべての軌道面は、自動研削ラインと厳密な寸法管理システムを使用して製造されています。

その結果、次のような結果が得られます。

動作音の低減
摩擦熱の低減
耐表面疲労性の向上
微小振動を最小限に抑えます

これらの利点は、次の場合に特に重要です。CNC機械と高速自動化システム.

安定した材料性能

アキシアルアンギュラころ軸受 SGL シリーズは、高精度のアキシアル制御と安定した回転を必要とする以下のようなシステムに最適です。

高い耐摩耗性
安定した寸法精度
強力な疲労寿命性能
優れた変形防止能力

オプションの材料および表面処理が利用可能です湿気の多い環境、腐食性の高い環境、または特殊な動作環境.

製造と品質管理

BMT Bearings は、ISO9001 および IATF16949 規格に準拠した完全に制御された生産システムを運用しています。

当社の生産能力には以下が含まれます。

自動精密研削ライン
全自動組立システム
騒音・振動試験装置
真円度・表面粗さ検査ツール
ライフサイクルおよびクリアランス試験システム

SGL シリーズベアリングの各バッチは出荷前に完全な検査を受け、一貫したパフォーマンスと信頼性.

代表的な用途

アキシアルアンギュラころ軸受 SGL シリーズは、高精度のアキシアル制御と安定した回転を必要とする以下のようなシステムに最適です。

CNC工作機械スピンドル
ロータリーインデックステーブル
精密自動化装置
射出成形機
サーボ駆動の重負荷システム
立型研削盤
産業用ロボット
高負荷トランスミッションアセンブリ

継続的な生産環境では、安定した軸性能により、ダウンタイムとメンテナンス頻度の削減に役立ちます。

SGLシリーズと標準スラストベアリングの比較

パフォーマンスファクター	標準スラストベアリング	SGLシリーズベアリング
アキシアル負荷容量	中くらい	高い
位置決め精度	標準	精密級
高速安定性	適度	高い安定性
構造剛性	より低い	より高い
耐熱性	一般的な	改善されました
連続運転	平均	安定性と長寿命
