単列総ころ円筒ころ軸受

BMT Bearings は、高いラジアル荷重、衝撃荷重、および連続作業条件下で動作する機器向けに設計された単列総ころ円筒ころ軸受を製造しています。これらのベアリングは、耐荷重と動作の安定性が重要となる歯車システムや重機で広く使用されています。

お問い合わせを送信

評価: 5.0

(評価数: 1)

製品説明

単列総ころ円筒ころ軸受は、保持器構造を使用せずに設計されているため、軸受内のころの数を最大限に増やすことができます。これにより、標準の保持器付き設計と比較して接触面積が増加し、ラジアル荷重容量が大幅に向上します。

これらは次のような用途に適しています。

高いラジアル荷重が存在する
動作速度は中程度から低速です
連続または高負荷の操作が必要です
スペースは限られていますが、負荷要求は高くなります

一般的な機器には、ギアボックス、鉱山機械、ポンプ、コンプレッサー、鉄鋼加工システム、産業用トランスミッションユニットなどがあります。

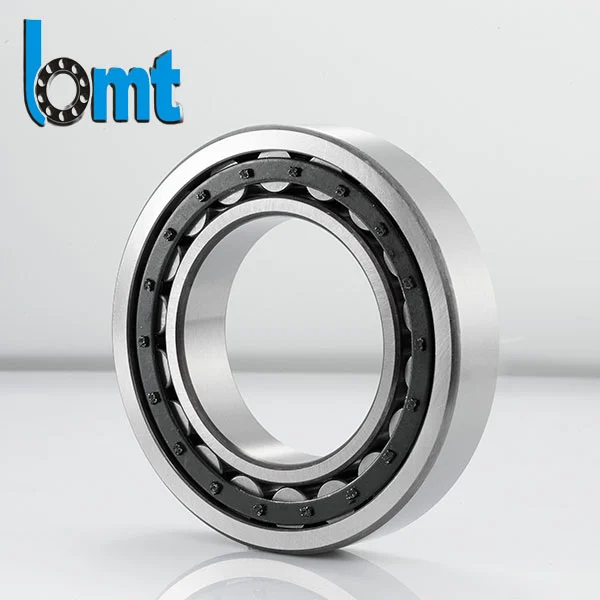

Single Row Full Complement Cylindrical Roller Bearings

技術的パラメータ

単列総ころ円筒ころ軸受
ベアリングモデル	寸法(mm)				基本定格荷重(kN)		制限速度(rpm)		重さ	デザインの特徴
	d	D	B	r	Cr	コー	グリース	油	（kg）
NCF 18シリーズ（内輪両フランジ、外輪一重フランジ）
NCF1822	110	140	30	1.5	152	183	3800	4500	1.45	一方向アキシアル荷重容量
NCF1830	150	190	37	2	208	260	3000	3600	2.8	高剛性
NCF1840	200	250	45	2.1	280	360	2400	2800	4.9	頑丈な設計
NCF1856	280	350	56	3	425	570	1800	2200	10.2	極度の負荷用
NCF 29シリーズ（内輪両フランジ、外輪一重フランジ）
NCF 2920	100	140	30	1.5	142	170	4000	4800	1.4	コンパクトで頑丈
NCF 2932	160	220	40	2.1	250	320	2600	3200	4.6	中速アプリケーション
NCF 2944	220	300	48	3	355	465	2000	2400	8.7	高いモーメント容量
NCF 2960	300	420	65	4	570	780	1500	1800	20.5	超重荷重
NJG 23シリーズ（内輪つばなし、外輪両つば）
NJG 2304	20	52	21	1.1	38.5	38	7500	9000	0.22	許容される軸方向の変位
NJG 2305	25	62	24	1.1	52	53	6700	8000	0.35	高速性能
NJG 2306	30	72	27	1.1	65	68	6000	7000	0.5	汎用
NJG 2307	35	80	31	1.5	82	88	5300	6300	0.7	振動機械用
NJG 2308	40	90	33	1.5	95	105	4800	5600	0.95	高いラジアル容量
NJG 2309	45	100	36	1.5	108	122	4300	5000	1.25	産業用ギアボックス
NJG 2310	50	110	40	2	130	150	4000	4800	1.65	クレーンフック
NJG 2311	55	120	43	2	145	170	3600	4300	2.1	鉱山機械
NJG 2312	60	130	46	2.1	160	190	3400	4000	2.6	圧延機
NNF50シリーズ（複列・分割内輪）
NNF5004	20	42	30	0.6	47	51	5300	6300	0.35	複列、高剛性
NNF5005	25	47	30	0.6	52	60	4800	5600	0.4	モーメント耐荷重
NNF5006	30	55	34	0.6	60	67	4300	5000	0.55	コンパクトな2列
NNF5007	35	62	36	0.6	67	88	3800	4500	0.75	ヘビーデューティ用途
NNF5008	40	68	38	1	75	111	3600	4300	0.9	高い負荷密度
NNF5009	45	75	40	1	82	139	3200	3800	1.15	限られたスペース用
NNF5010	50	80	40	1	87	151	3000	3600	1.25	精密用途
その他の共通シリーズ (NU 10、NU 22、NU 23 完全補体バリアント)
NU1008	40	68	15	1	48.5	53	6000	7000	0.28	標準総補数
NU 1012	60	95	18	1.1	68	78	4800	5600	0.55	高速設計
NU 2208	40	80	23	1.1	85	92	5600	6700	0.6	強化された容量
NU 2212	60	110	28	2	122	142	4300	5000	1.25	堅牢な構造
NU 2308	40	90	33	1.5	108	122	5000	6000	1	頑丈な産業用
NU 2312	60	130	46	2.1	178	212	3800	4500	2.5	極度の負荷がかかる用途

技術的な利点

高いラジアル荷重容量

総ころ型のローラー設計により、内部ローラーの数が最大化され、ベアリングの荷重がより均等に分散されます。この構造は、一定の大きな応力や衝撃荷重がかかる用途に特に効果的です。

コンパクトでも強固な構造

一般的な円筒ころ軸受に比べ、限られた設置スペースで高い負荷容量を実現します。これは、機器設計者が耐久性を犠牲にすることなくシステムのサイズを縮小するのに役立ちます。

耐摩耗性の向上

制御された熱処理を施した高級軸受鋼を使用して製造された軸受は、強力な表面硬度を実現し、荷重下での疲労、摩耗、変形に対する耐性が向上しています。

安定した運用パフォーマンス

精密な研削と厳格な寸法管理により、次のことが保証されます。

安定した回転精度

振動レベルの低減

負荷をかけても安定した走行が可能

連続運転でも信頼できるパフォーマンス

製造管理と品質基準

BMT ベアリングは、すべての段階にわたって標準化された製造および検査プロセスを適用します。

原材料の選択と冶金試験

CNC加工と精密研削

硬度レベルを制御した熱処理

組立前の全寸法検査

騒音・振動・回転性能試験

生産管理は ISO に準拠した品質システムに従い、工業調達要件に合わせてバッチ全体で一貫性を確保します。

応用産業

これらのベアリングは、耐久性と安定した機械的サポートを必要とする産業で広く使用されています。

頑丈なギアボックスとトランスミッションシステム

鉱山および鉱物処理装置

鉄鋼および冶金の生産ライン

工業用ポンプおよびコンプレッサー

農業機械

建設機械

コンベヤおよび自動化システム

繊維機械

電力およびエネルギー機器

OEM およびカスタムソリューション

BMT ベアリングは、技術要件に基づいて OEM およびカスタマイズされた製造をサポートします。

ボアサイズと寸法のカスタマイズ

ラジアルすきま調整

材質と硬度の仕様

プライベートラベルとパッケージングのソリューション

代理店およびOEM顧客向けの大量生産

この柔軟性により、さまざまな工業デザインや代替市場への統合が可能になります。

包装および輸出管理

すべての製品は、次のことを防ぐように設計された産業用保護パッケージで国際出荷に備えています。

腐食

衝撃ダメージ

表面の汚染

各バッチは出荷前に次のような検査が行われます。

寸法検証

表面品質検査

機能回転テスト

材質の整合性検査

これにより、世界中の顧客に対して追跡可能で安定した品質が保証されます。

産業用バイヤーが BMT ベアリングを選ぶ理由

BMT Bearings は、精密ベアリングの製造において 20 年以上の製造経験を持っています。同社は安定した供給能力、一貫した製品品質、産業用途向けのエンジニアリングサポートに重点を置いています。

主な強みは次のとおりです。

大量注文にも対応できる大規模な生産能力

生産バッチ全体にわたる安定した品質管理

ベアリングの選択と交換に関するエンジニアリングサポート

世界の産業市場への輸出経験

標準注文およびOEM注文の信頼できるリードタイム

よくある質問

フルコンプリメント設計の主な利点は何ですか?

これにより、ベアリング内のローラーの数が増え、過酷な用途向けのラジアル荷重容量が増加します。

これらのベアリングは高速用途に適していますか?

ラジアル荷重が大きい中低速条件に適しています。

図面や仕様のカスタマイズは可能ですか？

はい。技術図面とアプリケーション要件に基づいて OEM 製造が可能です。

これらのベアリングはどこで一般的に使用されていますか?

ギアボックス、鉱山機械、ポンプ、コンプレッサー、産業機械システムなどに広く使用されています。
