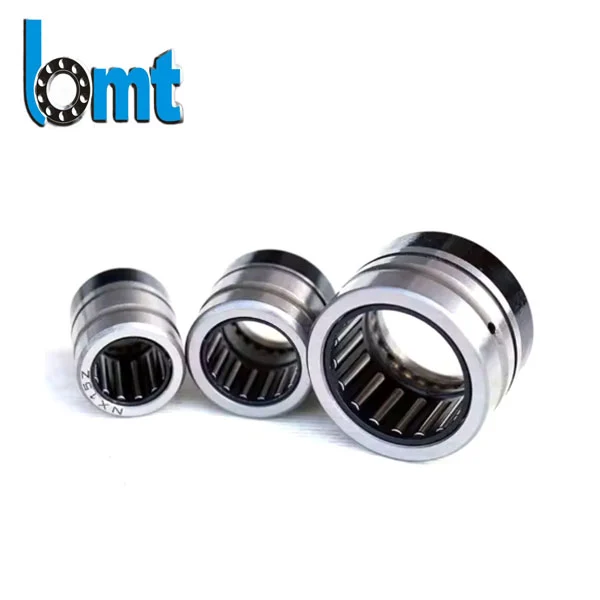

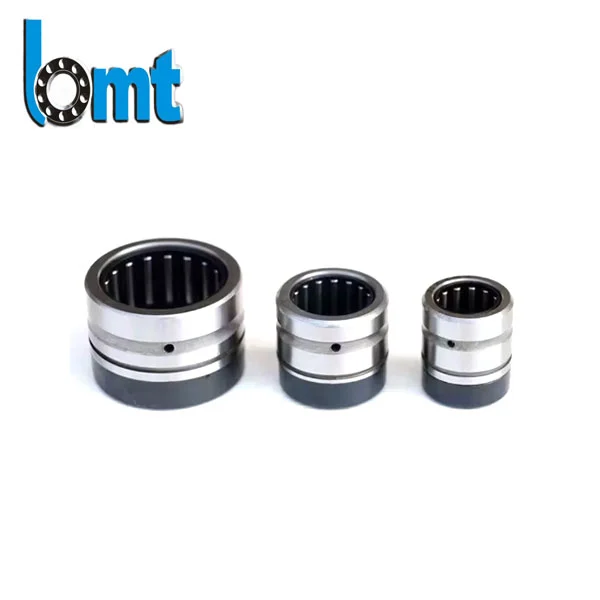

ラジアル・アキシャル複合軸受

BMT ラジアル・アキシャル複合軸受は、ラジアル荷重とアキシアル荷重の両方を同時に管理するように設計されています。産業用ギアボックスからロボット機構まで、さまざまな用途で安定した性能を発揮します。機械部品用の主な選択肢としての BMT 軸受は、多方向から力が加えられます。製品構成。

お問い合わせを送信

製品説明

デュアル荷重管理: ラジアル-アキシャル複合ベアリングの主な特長は、ラジアル荷重とアキシアル荷重の両方を、どちらの面でも性能を犠牲にすることなく管理できる独自の機能にあります。これは、シャフトが回転半径方向の力と紙ローラーからの軸方向の圧力に同時に耐える印刷機などの機器では非常に重要です。当社の実地実験では、別個のベアリングを使用する場合と比較して、必要な調整の頻度が減少することが示されています。

スペースの最適化:これらのベアリングは、2 つの機能を 1 つのユニットに統合することで、機械設計の貴重なスペースを解放します。最近、包装機器メーカーから、当社の複合ベアリングに切り替えることで、狭い工場スペースへの設置に機器がより適したものになったとの連絡がありました。

より簡単な取り付けプロセス: 2 つの個別のラジアル/アキシャルベアリングの代わりに 1 つの複合ラジアル/アキシャルベアリングを使用することで、取り付け手順が削減され、位置ずれのリスクが軽減されます。これにより、お客様の組み立て時間が短縮されました。自動車部品サプライヤーは、これらのベアリングを採用した後、生産ラインが 15% 加速したと報告しました。

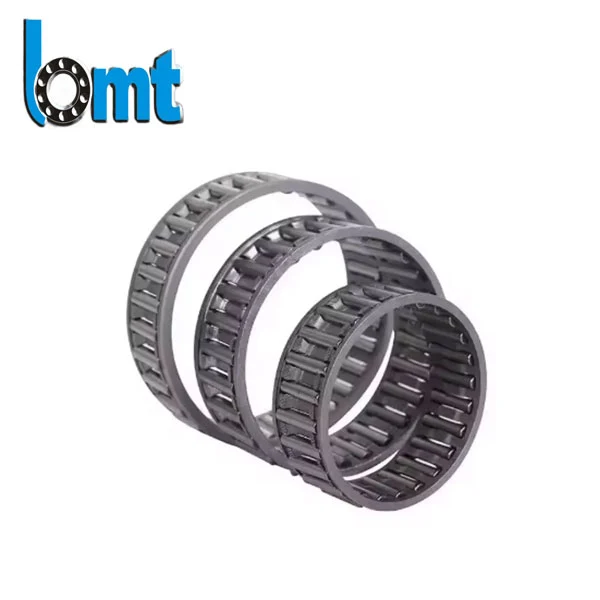

Combined Radialaxial Bearings

技術的パラメータ

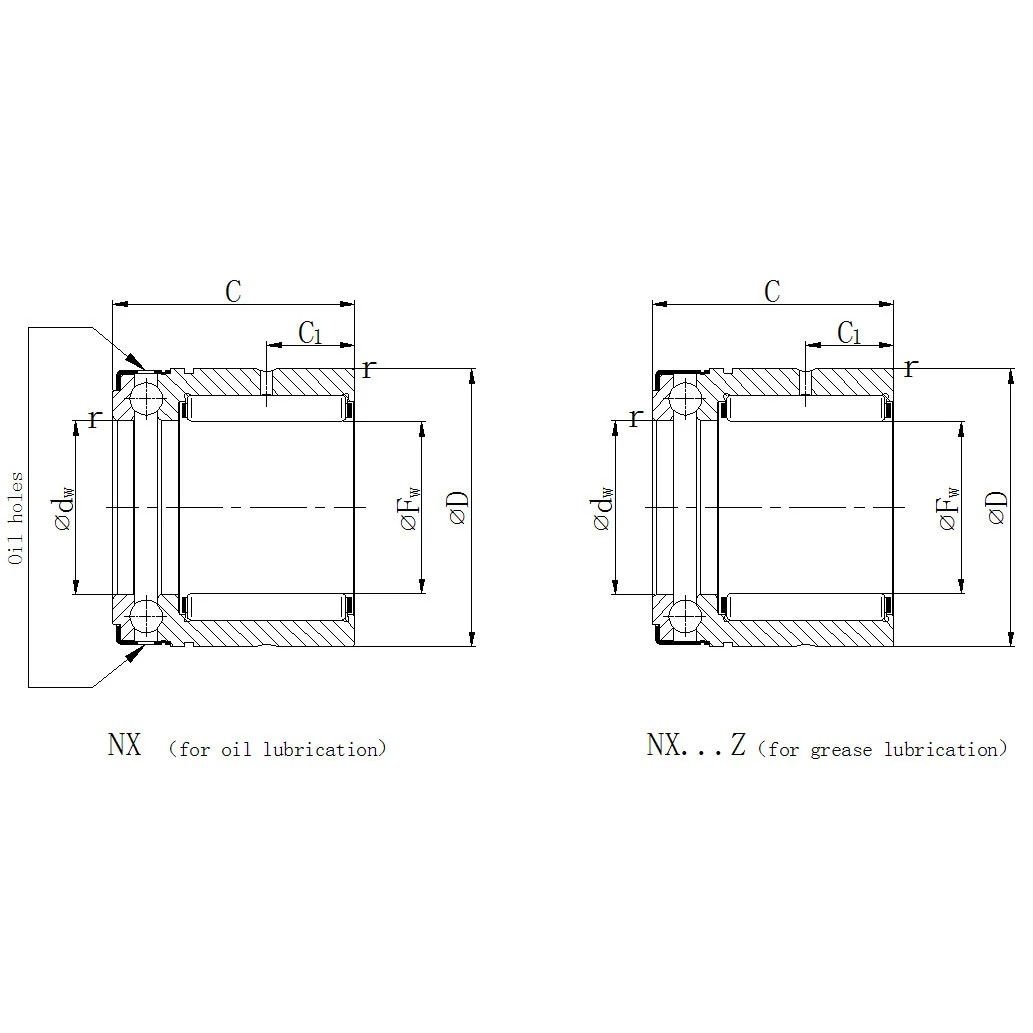

ラジアル・アキシアル複合軸受：NXシリーズ
	寸法(mm)							基本定格荷重
名称（オイル）	名称（グリース）	Fw (mm)	D(mm)	C –0.25 (mm)	C1(mm)	dw E8 (mm)	r分(mm)	ディン。 Cr(KN)	統計。コル (KN)	ディン。 Ca(KN)	統計コア (kn)	推奨内輪	適合するスナップリング
NX7-TV	NX7-Z-TV	7	14	18	4.7	7	0.3	2.85	2.65	3.15	4.3	–	WR14
NX10	NX10-Z	10	19	18	4.7	10	0.3	4.45	3.7	4.6	7.2	IR6X10X10-IS1	WR19
NX12	NX12-Z	12	21	18	4.7	12	0.3	4.8	4.3	4.85	8.2	IR8X12X10-IS1	WR21
NX15	NX15-Z	15	24	28	8	15	0.3	10.7	12.7	5.6	10.4	IR12X15X16	WR24
NX17	NX17-Z	17	26	28	8	17	0.3	11.9	15	5.8	11.5	IR14X17X17	WR26
NX20	NX20-Z	20	30	28	8	20	0.3	13	17.5	7	14.7	IR17X20X16	Wr30
NX25	NX25-Z	25	37	30	8	25	0.3	14.9	22.4	11.1	24.3	IR20X25X16-IS1	WR37
NX30	NX30-Z	30	42	30	10	30	0.3	22.6	36	11.7	28	IR25X30X20	WR42
NX35	NX35-Z	35	47	30	10	35	0.3	24.3	41.5	12.4	32.5	IR30X35X20	WR47

ラジアル・アキシアル組合せ軸受：NKX
指定	保持キャップ付きベアリング	Fw (mm)	D(mm)	D1最大(mm)	D2最大(mm)	C(mm)	C1(mm)	C2分(mm)	寸法（mm）	r(mm)	ラジアルダイナ。 Cr(KN)	ラジアルステータス。コル (KN)	アキシャルダイナミクス。 Cr(KN)	アキシャルステータス。コル (KN)
NKX10-TV	NKX10-Z-TV	10	19	24.1	25.2	23	9	6.5	10	0.3	6.2	7.8	10	14
NKX12	NKX12-Z	12	21	26.1	27.2	23	9	6.5	12	0.3	9	11	10.3	15.4
NKX15	NKX15-Z	15	24	28.1	29.2	23	9	6.5	15	0.3	10.7	12.7	10.5	16.8
NKX17	NKX17-Z	17	26	30.1	31.2	25	9	8	17	0.3	11.9	15	10.8	18.2
NKX20	NKX20-Z	20	30	35.1	36.2	30	10	10.5	20	0.3	16.4	23.8	14.3	24.7
NKX25	NKX25-Z	25	37	42.1	43.2	30	11	9.5	25	0.6	18.8	30.5	19.6	37.5
NKX30	NKX30-Z	30	42	47.1	48.2	30	11	9.5	30	0.6	22.6	36	20.4	42
NKX35	NKX35-Z	35	47	52.1	53.2	30	12	9	35	0.6	24.3	41.5	21.2	47
NKX40	NKX40-Z	40	52	60.1	61.2	32	13	10	40	0.6	26	47	27	63
NKX45	NKX45-Z	45	58	65.2	66.5	32	14	9	45	0.6	27.5	53	28	69
NK×50	NKX50-Z	50	62	70.2	71.5	35	14	10	50	0.6	38	74	29	75
NKX60	NKX60-Z	60	72	85.2	86.5	40	17	12	60	1	42	90	41.5	113
NKX70	NKX70-Z	70	85	95.2	96.5	40	18	11	70	1	44.5	92	43	127

実際のアプリケーション例

産業用ロボット分野では、いくつかの企業が当社の CRAB 30 ベアリングを 6 軸ロボットアームに使用しました。これらのベアリングは、アームの回転によって生成される半径方向の力と、ペイロードの持ち上げによって生じる軸方向の力を効率的に処理し、全能力動作下でもスムーズで正確な動きを保証します。 1 年間の使用により、メーカーはベアリング関連のメンテナンス要件が 30% 削減されたことを記録しました。

繊維機械メーカーは、紡績フレームに CRAB 40 ベアリングを採用しました。このベアリングは、スピンドルの高速回転によるラジアル応力と糸巻き取りによる軸方向の張力に効果的に対処し、より安定した動作と糸切れの減少につながります。クライアントは、切り替え後に製品品質が 20% 向上したと述べました。

当社の品質エッジ

BMT 社では、ラジアル/アキシャル複合ベアリングが機械のスムーズな動作を維持する上で重要な役割を果たしていることをよく認識しています。各ベアリングは、さまざまな条件下での性能を検証するために、正確な公差と荷重試験の使用を保証する一連の厳格な試験と材料分析を実施します。私たちがこれを行うのは、産業シナリオでは BMT の信頼性の高いベアリングが継続的な生産にとって重要な要素となり得ることをお客様から学んだからです。
