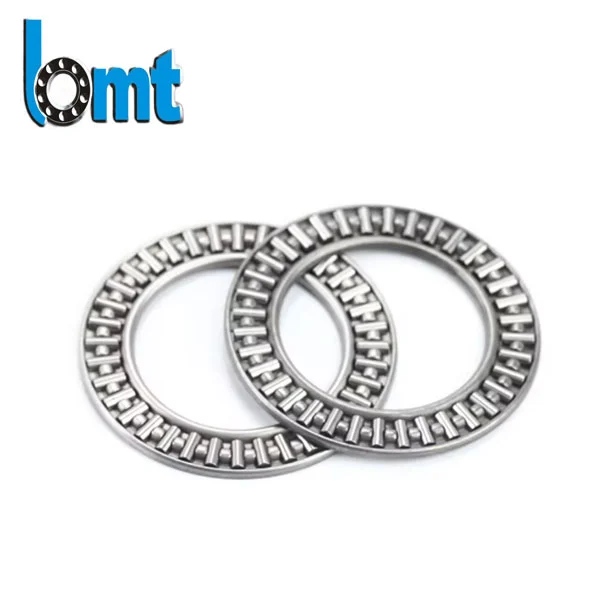

アキシャルニードルローラーとケージのアセンブリ

アキシアルニードルローラーとケージアセンブリは、限られたスペースで重いアキシアル荷重を処理できるように設計されています。特に、スペースの制約と性能の要求が密接に関係する機械に不可欠であることが証明されています。 BMT は、長年の改良を通じてこれらのアセンブリを改良し、自動車のトランスミッションや油圧システムなどのアプリケーションで一貫した信頼性を提供できるようにしました。

お問い合わせを送信

製品説明

この製品の構成要素は何ですか?

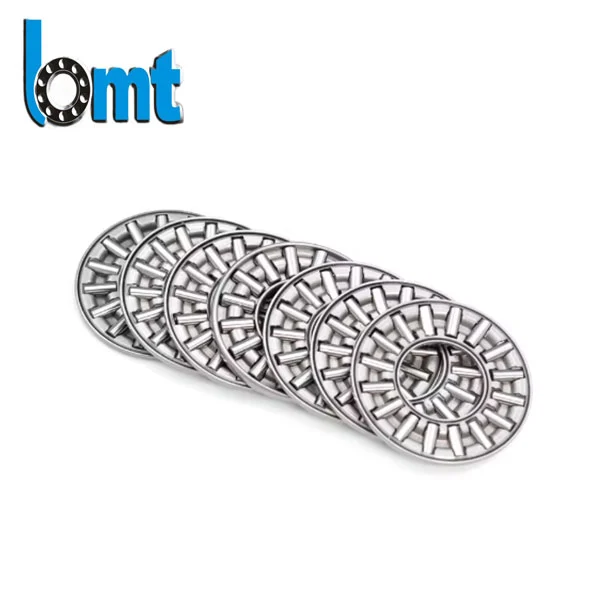

アキシャルニードルローラーとケージアセンブリは、正確な鋼製ケージで定位置に保持された円筒形ニードルローラーで構成されています。この構造により、小さいサイズにもかかわらず、広い接触面積にわたってアキシアル荷重を分散することができます。

ケージは通常、高張力鋼またはポリマー材料で作られており、ローラー間の摩擦を避けるためにローラー間の間隔を均等に保ちます。ベアリングにより、重い負荷がかかってもスムーズな回転が保証されます。接触応力を軽減するためにローラーの形状を選択しました。これにより、実際の使用でより長い耐用年数が得られます。

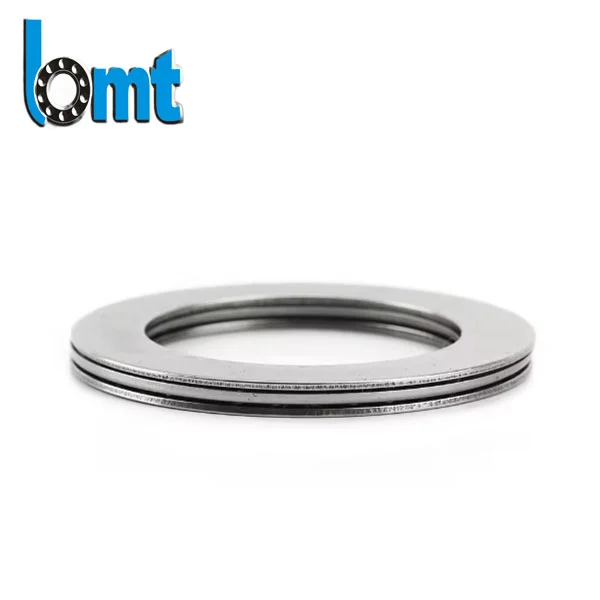

Axial Needle Roller And Cage Assembly

技術的パラメータ

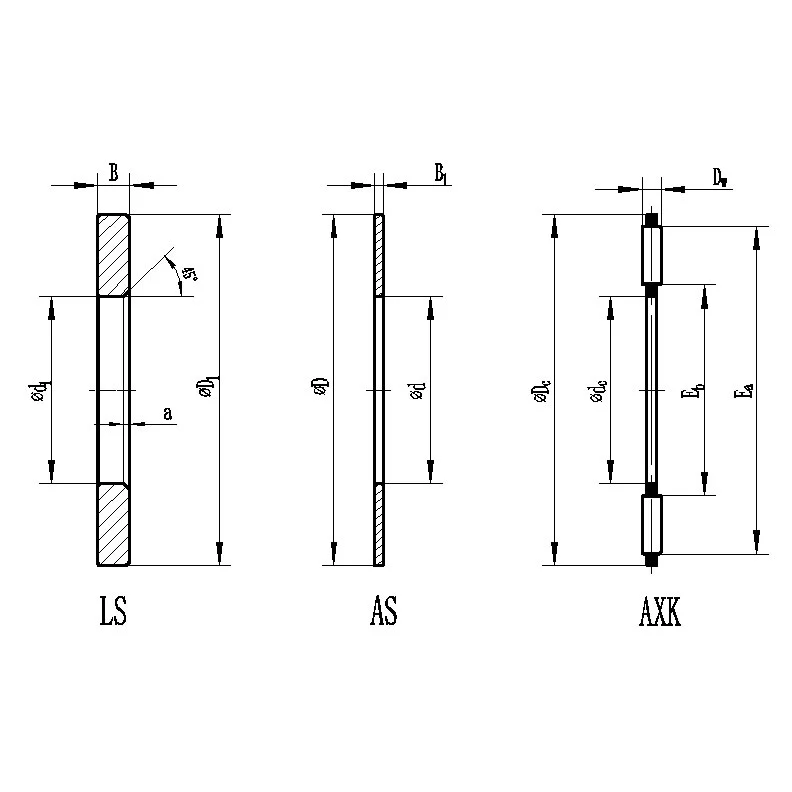

アキシアル針状ころと保持器のアセンブリ	アキシアルベアリングワッシャー		寸法(mm)										軌道面寸法(mm)		基本定格荷重
タイプ	アキシアルベアリングワッシャータイプ	ベアリングワッシャータイプ	直流	d	d1	直流	D	D1	ダウ	B1	B	分	Eb	えー	dyn Ca KN	ステータス C0a KN	制限速度 nG min–1
AXK0414-TV	AS0414	-	4			14			2	1	-	-	5	13	4.4	8	21000
AXK0515-TV	AS0515	-	5			15			2	1	-	-	6	14	4.75	9.2	21000
AXK0619-TV	AS0619	LS 0619	6			19			2	1	2.75	0.3	7	18	6.8	15.5	19000
AXK0821-TV	AS0821	LS0821	8			21			2	1	2.75	0.3	9	20	7.8	19.4	18000
AXK1024	AS1024	LS1024	10			24			2	1	2.75	0.3	12	23	9.2	25.5	17000
AXK1226	AS1226	LS1226	12			26			2	1	2.75	0.3	14	25	9.9	29	15000
AXK1528	AS1528	LS1528	15			28			2	1	2.75	0.3	17	27	11.3	36	13000
AXK1730	AS1730	LS1730	17			30			2	1	2.75	0.3	19	29	11.9	39.5	12000
AXK2035	AS2035	LS2035	20			35			2	1	2.75	0.3	22	34	13.1	46.5	10000
AXK2542	AS2542	LS2542	25			42			2	1	3	0.6	29	41	14.7	58	8500
AXK3047	AS3047	LS 3047	30			47			2	1	3	0.6	34	46	16.3	70	7500
AXK3552	AS3552	LS 3552	35			52			2	1	3.5	0.6	39	51	17.8	81	6500
AXK4060	AS4060	LS4060	40			60			3	1	3.5	0.6	45	58	28	114	6000
AXK4565	AS4565	LS4565	45			65			3	1	4	0.6	50	63	30	128	5000
AXK5070	AS5070	LS5070	50			70			3	1	4	0.6	55	68	32	143	4800
AXK5578	AS5578	LS 5578	55			78			3	1	5	0.6	60	76	38	186	4300
AXK6085	AS6085	LS6085	60			85			3	1	4.75	1	65	83	44.5	234	4000
AXK6590	AS6590	LS6590	65			90			3	1	5.25	1	70	88	46.5	255	3700
AXK7095	AS7095	LS 7095	70			95			4	1	5.25	1	74	93	54	255	3500
AXK75100	AS75100	LS75100	75			100			4	1	5.75	1	79	98	55	265	3300
AXK80105	AS80105	LS 80105	80			105			4	1	5.75	1	84	103	56	280	3100
AXK85110	AS85110	LS 85110	85			110			4	1	5.75	1	89	108	58	290	3000
AXK90120	AS90120	LS 90120	90			120			4	1	6.5	1	94	118	73	405	2700
AXK100135	AS100135	LS 100135	100			135			4	1	7	1	105	133	91	560	2500
AXK110145	AS110145	LS 110145	110			145			4	1	7	1	115	143	97	620	2300
AXK120155	AS120155	LS120155	120			155			4	1	7	1	125	153	102	680	2100
AXK130170	AS130170	LS130170	130			170			5	1	9	1	136	167	133	840	1900
AXK140180	AS140180	LS140180	140			180			5	1	9.5	1	146	177	138	900	1800
AXK150190	AS150190	LS150190	150			190			5	1	9.5	1	156	187	143	960	1700
AXK160200	AS160200	LS160200	160			200			5	1	9.5	1	166	197	148	1020	1600

この製品にはどのような利点がありますか?

省スペース設計: アキシャルニードルローラーとケージアセンブリは、半径方向のスペースが限られている用途で非常に優れたパフォーマンスを発揮します。スリムなプロファイルにより、耐荷重を低下させることなく、ギアボックスやクラッチシステムのようなコンパクトなハウジングに適合します。

強力なアキシアル荷重処理: ニードルローラーの数が多いため、これらのアセンブリは、同様のサイズのベアリングよりも大幅に高いアキシアル荷重を処理できます。これにより、油圧ポンプなどの機械に適合します。

低摩擦性能: ケージ内のローラーの正確な位置合わせにより、回転中の摩擦が軽減されます。この特別な設計により、熱の蓄積が軽減されます。私たちの実験室での測定結果は、これがより効率的なエネルギー利用につながり、バッテリー寿命の延長を目指す電気自動車メーカーにとって重要な考慮事項であることを示しています。

この製品は実際のシナリオでどのように使用されますか?

自動車トランスミッションでは、ある大手メーカーが従来のスラストベアリングを当社の AXK 2030 アセンブリに置き換え、トランスミッションの軸方向サイズを 15% 縮小しながら、負荷容量を 20% 向上させました。同社のエンジニアは、50,000 マイルのテストでよりスムーズなギアシフトとメンテナンスの問題の減少に注目しました。この結果は、当社独自の耐久性テストと一致します。

なぜ当社の品質を信頼できるのですか?

BMT 社は、アキシャルニードルローラーとケージアセンブリが重要な機械で動作することを理解しています。したがって、私たちは品質に手を抜くことはありません。各アセンブリは厳格なテストを受けます。すべてのローラーは均一な硬度について検査され、すべての保持器は寸法精度について検査されます。すべてのベアリングは回転の滑らかさについて検査されます。私たちがこれを行うのは、お客様からのフィードバックによって、信頼性は単なる機能ではなく、必要なものであることがわかったからです。
