最新の機械における 4 点接触玉軸受の主な利点は何ですか

記事の概要: 4点接触ボールベアリングは、独自の耐荷重形状、コンパクトな設計、両方向のアキシアル荷重を処理できる能力により、要求の厳しい機械システムに不可欠なコンポーネントです。この記事では、その設計、機械的利点、主な用途、代替品との比較上の利点、およびメンテナンスのヒントを探求し、エンジニア、設計者、調達専門家向けの包括的なガイドを提供します。

技術的な詳細については、事実の正確さとベストプラクティスの洞察を保証するために、業界のベアリング専門家 (NSK、SKF、RKB など) から参照されています。

目次

• 定義とそのユニークな点
• エンジニアリングデザインとメカニクス
• 主な利点
• 産業用途
• 仕様比較表
• メンテナンスとベストプラクティス
• よくある質問
• 結論

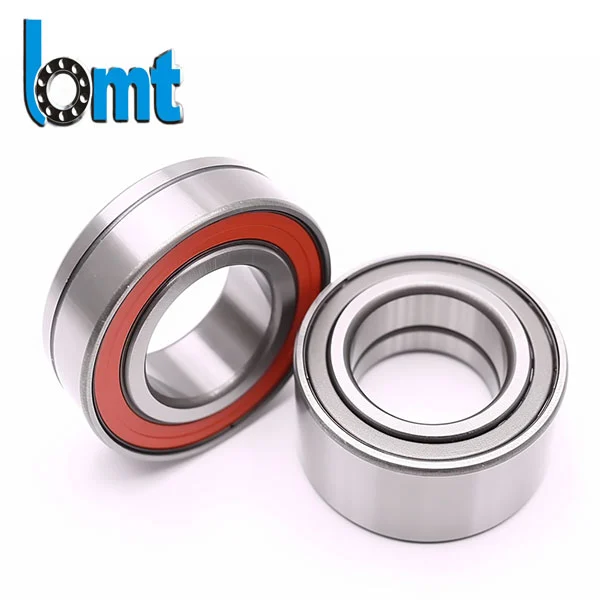

定義: 4 点接触玉軸受

4点接触ボールベアリングのクラスですラジアル単列アンギュラ玉軸受特殊な軌道を備えているため、各ボールはラジアル荷重下で内輪と外輪の両方に 4 点で同時に接触できます。

標準の深溝ベアリングや複列ベアリングとは異なり、これらのベアリングは次のような特徴があります。

• 両方向のアキシアル荷重に耐えることができます。
• 複合荷重（アキシャル+ラジアル）をコンパクトなスペースで収容します。
• 独自の接触形状により高い剛性を実現。

エンジニアリングデザインとメカニクス

4 点接触ベアリングの中心となるのは、軌道の形状とボールの構成です。

• 分割内輪:ボール個数の増加と分離構造が可能です。
• 接触角:通常は約 35°で、軸方向の荷重容量が向上します。
• 軌道形状:桃形またはゴシックアーチ形の軌道は、ラジアル荷重下で 4 つの異なる荷重点を作成します。

ボールとリングの間の 4 つの接触点によりバランスのとれた力の分散が実現され、これらのベアリングは双方向のスラストシナリオでも大きなアキシアル荷重に適しています。

4点接触玉軸受の主な利点

これらのベアリングを現代の産業用途に理想的なものにする主な利点は次のとおりです。

1. 双方向負荷処理

4 点接触ベアリングは、従来のアンギュラコンタクトベアリングとは異なり、ペアのベアリングを必要とせずに両方向のアキシアル荷重を支えることができます。

2. コンパクトな軸方向の設置面積

複列アンギュラコンタクトベアリングと比較して、これらのベアリングは軸方向のスペースが大幅に少なくて済むため、スペースに制約のある機器においては大きな利点となります。

3. 高い耐荷重と剛性

より多くの転動体と最適化された接触角の組み合わせにより、負荷容量と剛性が向上し、負荷時の機械の精度と応答性が向上します。

4. 取り付けとメンテナンスの簡素化

分離可能な設計により、ボールと保持器アセンブリを備えた外輪を内輪の半分から独立して取り付けることができ、取り付けと保守が簡素化されます。

5. 費用対効果の高い代替案

多くの設計では、1 つの 4 点接触ベアリングで 2 つのアンギュラコンタクト ベアリングを置き換えることができるため、部品点数と在庫の複雑さが軽減されます。

4 点接触ボールベアリングはどこに使用されますか?

これらのベアリングは、その汎用性と性能により、さまざまな産業分野で採用されています。

• オートメーションおよびロボティクス システム
• 電動機および発電装置
• ポンプ、コンプレッサー、ギアボックス
• クレーンや資材運搬装置などの重機
• 双方向のアキシアル荷重支持が必要な工作機械

仕様・比較表

メンテナンスとベストプラクティスガイド

耐用年数を最大限に延ばすには、次の手順に従ってください。

• 適切な潤滑:負荷と速度の条件に合わせて定期的にオイルまたはグリースを潤滑することで、スムーズな動作が保証されます。
• 温度監視:定格動作温度を超える温度に長時間さらさないでください。
• 軸方向すきま調整:適切なクリアランスにより、早期の摩耗や過熱を防ぎます。

よくある質問

Q1: 4点接触玉軸受と深溝玉軸受はどう違うのですか?

A: 深溝ベアリングはラジアル荷重と限られたアキシアル荷重をサポートしますが、4 点接触ベアリングは双方向のアキシアル荷重を処理できるように特別に形状化されており、複列の代替品では大きすぎる場所にもコンパクトに収まります。

Q2: 一般的な接触角とは何ですか? それが重要な理由は何ですか?

A: 一般的な接触角は約 35° で、ラジアル荷重とアキシアル荷重のバランスが取れ、剛性に貢献します。

Q3: このベアリングは高速で使用できますか?

A: はい、その設計は高速パフォーマンスを可能にしますが、具体的な定格はサイズ、潤滑、およびアプリケーション条件によって異なります。

Q4: これらのベアリングに名前を付けるための標準シリーズまたはコードはありますか?

A: はい、ベアリングの命名には、寸法シリーズ、開口部コード、材質/保持器の指定が含まれており、メーカー間で共通に標準化されています。

結論

4 点接触ボール ベアリングは、現代の機械にとって堅牢でスペース効率が高く、多用途なソリューションとして際立っています。双方向のアキシアル荷重のサポートから取り付けの簡素化、部品点数の削減に至るまで、これらのベアリングは幅広い用途に大きな設計と性能の利点をもたらします。

次の機械設計または産業プロジェクトでベアリングのオプションを評価している場合は、ベアリングの選択と実装戦略について専門家のアドバイスを求めることを検討してください。

BMTは、信頼性とパフォーマンスを追求して設計された高精度の 4 点接触ボール ベアリングを提供します。パーソナライズされた推奨事項を入手したり、カスタム仕様について話し合ったりするには、お問い合わせ今日！
