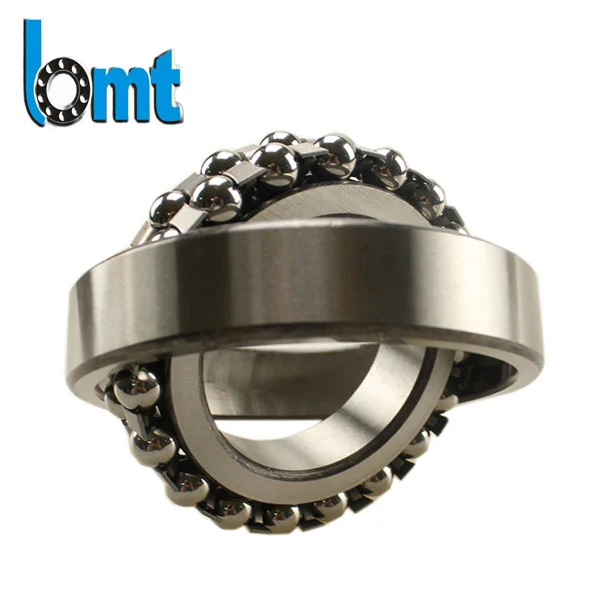

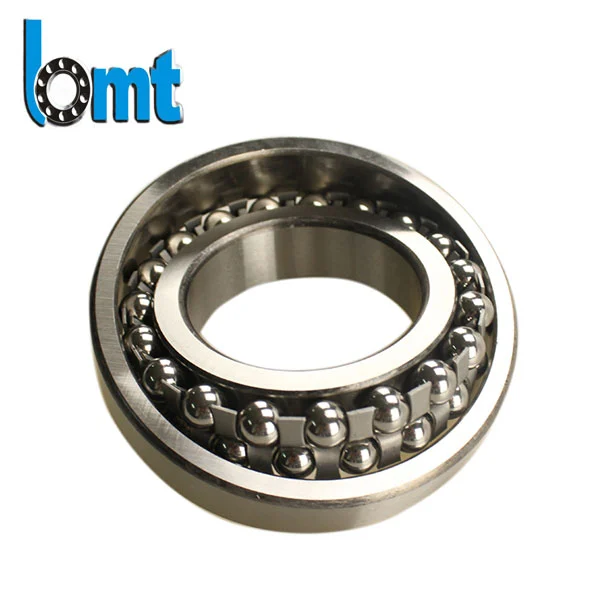

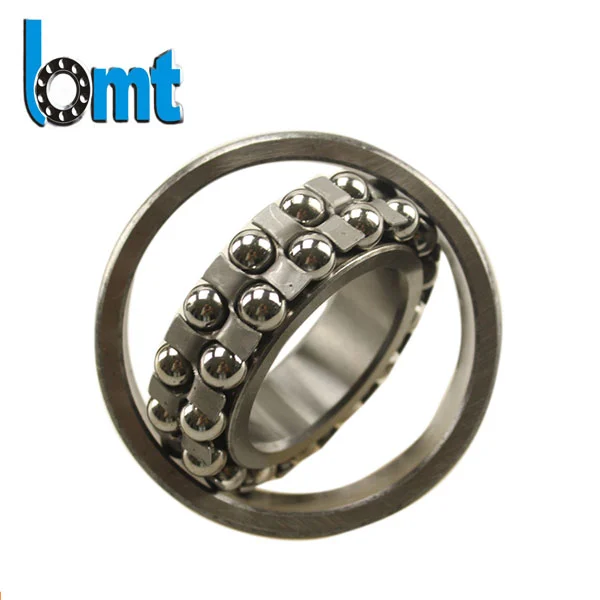

2300 シリーズ自動調心玉軸受

BMT 2300 シリーズ自動調心ボールベアリングは、シャフトのたわみやハウジングの位置ずれが発生しやすい機械に優れた信頼性を提供する目的で設計されています。これらのベアリングは、球面輪郭の外輪を備えた複列ボール設計を実現するために、最大 3° の角度偏差に自動的に調整されます。BMT ベアリングは、低摩擦回転と延長された耐用年数を保証します。

お問い合わせを送信

製品説明

製品の特徴

複列ボール構造：2300 シリーズ自動調心玉軸受の 2 列の鋼球によりラジアル荷重が均等に分散され、単列構造に比べて耐荷重能力が向上します。

球面外輪軌道: 性能を損なうことなく、最大 3° のミスアライメントまで自動調心機能を備えています。

高炭素クロム鋼 Gcr15: 精密に熱処理されたリングとボールは疲労や摩耗に耐性があります。

ケージのオプション: 高温環境用のプレス鋼、またはより静かな動作と振動の低減のためのガラス繊維強化ナイロン PA66 の選択。

ボア構成: 取り付けが容易なストレート (円筒形)、または焼きばめ取り付けと軸方向の位置決めのためのテーパー (接尾辞「K」) です。

オープン設計、軽油で潤滑済み - すぐに組み立てられます。

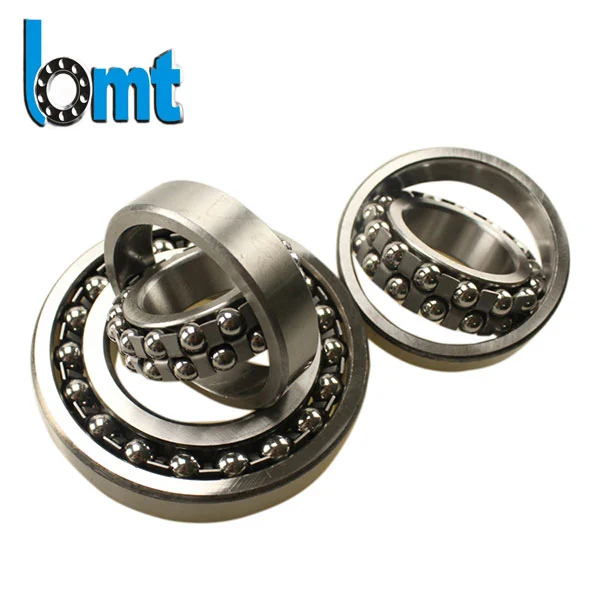

2300 Series Self Aligning Ball Bearings

技術的パラメータ

ベアリングモデル	寸法(mm)			基本定格荷重(kN)		制限速度(rpm)		重さ
	d	D	B	Cr	コー	グリース	油	（kg）
2300	10	35	17	14.3	8.9	14,000	19,000	0.095
2301	12	37	17	13	7.8	13,000	18,000	0.11
2302	15	42	17	13.87	8.69	12,000	16,000	0.145
2303	17	47	19	18.62	12.54	11,000	15,000	0.195
2304	20	52	21	22.04	15.2	10,000	14,000	0.26
2305	25	62	24	29.93	21.28	9,500	13,000	0.42
2306	30	72	27	38	28.98	8,500	12,000	0.63
2307	35	80	31	48.45	36.1	8,000	11,000	0.88
2308	40	90	33	59.85	45.6	7、200	10,000	1.2
2309	45	100	36	68.4	57	6,700	9,500	1.6
2310	50	110	40	85.5	71.25	6,300	9,000	2.1
2311	55	120	43	98.8	85.5	6,000	8,500	2.7
2312	60	130	46	114	100.7	5,600	8,000	3.4
2313	65	140	48	123	108	5,300	7,500	4.2
2314	70	150	51	135	108	5,000	7,000	5.1
2315	75	160	55	142	126	4,800	6,700	6.2
2316	80	170	58	158	132	4,500	6,300	7.5
2317	85	180	60	168	145	4,200	6,000	9
2318	90	190	64	185	165	4,000	5,600	10.8
2319	95	200	67	198	180	3,800	5,300	12.5
2320	100	215	73	225	205	3,600	5,000	15.2
2322	110	240	80	265	245	3,400	4,800	19.5
2324	120	260	86	295	275	3,200	4,500	24
2326	130	280	93	335	315	3,000	4,200	29.5
2328	140	300	102	380	365	2,800	4,000	36
2330	150	320	108	425	415	2,600	3,800	43.5

特定のアプリケーション要件またはカスタムソリューションについては、当社のテクニカルサポートチームにお問い合わせください。

主なセールスポイント

1.セルフアライメント

当社の 2300 シリーズ自動調心ボールベアリングは、角度のずれを自動的に補正し、エッジ応力を軽減して早期故障を防止します。

2.ラジアル容量の向上

2 列配置により、同等の 1 列ベアリングと比較して、ラジアル荷重容量が最大 60 % 増加します。

3.メンテナンスの軽減

事前潤滑済みのオープン設計により、迅速な検査が可能です。カスタマイズされた密閉型バリエーションにより、再潤滑間隔が延長されます。

5.統合の容易さ

当社のベアリングの標準化された寸法は ISO および ABEC-3 の公差に準拠しており、互換性と調達の簡素化を保証します。

ベアリングの用途

産業用ギアボックス: 2300 シリーズ自動調心ボールベアリングは、多段ドライブで大きなラジアル荷重とミスアライメントに耐えることができます。

コンベヤシステム:さまざまな負荷やシャフトのたわみの下でもスムーズな動作を維持できます。

農業機械:当社のベアリングは、耕耘機やベーラーの大きな衝撃荷重やアライメントの問題に耐えることができます。

鉱山機器: 破砕機や振動ふるいなどの困難な環境や重荷重に耐えることができます。

電動モーターとポンプ:当社のベアリングは、取り付けにばらつきがある場合でも、安定した静かな回転を実現します。

品質保証

原材料検査：当社のQCはGCr15鋼の化学組成と硬度試験を完全に検査します。

熱処理: 2300 シリーズ自動調心玉軸受は、良好な疲労寿命を実現するために均一な焼き戻しと焼き入れを受けています。

組み立てと保持器の検査: 保持器の隙間とボールと軌道の接触の寸法検査。

性能テスト：当社のQCは騒音と振動の分析をテストします。

最終監査:QC は梱包前に外観と寸法公差を 100% 検査するよう手配します。

顧客の懸念

1.ミスアライメント: 「ベアリングはシャフトやハウジングのミスアライメントに耐えられますか?」

はい、耐荷重を低下させることなく最大 3° まで自動調整されます。

2.耐荷重: 「ヘビーデューティ用途のラジアル荷重に耐えられますか?」

はい、2 列と硬化鋼は、重いラジアル容量に適合します。

3.振動・騒音「高速走行時の動作はスムーズですか？」

33% のガラス繊維を使用したナイロン製ケージと正確なクリアランスにより、振動と騒音が最小限に抑えられます。

4.腐食と汚染: 「ほこりや湿気はどうですか?」

2300 2RS が最良の選択であり、潤滑溝が防塵に役立ちます。カスタマイズされたシールについては BMT Company にご相談ください。

5.メンテナンス: 「どれくらいの頻度でグリースを塗り直す必要がありますか?」

標準オープンベアリング: 3 ～ 6 か月ごと (RPM と環境に応じて)。密封バージョンは最長 12 か月。

演奏上の注意事項

1.選択：軸径と使用温度に基づいてさまざまなボアサイズとクリアランスを選択できます。ベアリングは高速用途向けにC3を使用します。

2.取り付け：お客様は、取り付ける前にシャフトとハウジングを清潔に保つ必要があります。テーパーボアサイズの場合、お客様はベアリングを80℃に加熱し、適切な取り付けツールを使用して取り付ける必要があります。

3.潤滑：良質のリチウムコンプレックスまたはポリウレアグリースを塗布するように設計されています。

4.アライメントチェック：お客様は、取り付けおよびサービス中に角度のずれが3°未満であることを確認する必要があります。

5.環境保護: ほこりや湿気の多い条件のために、外部ゴムシールを追加するように設計できます。
