産業用途に最適な円筒ころ軸受のタイプ

円筒ころ軸受優れたラジアル荷重容量、高い剛性、および要求の厳しい産業環境への適合性が広く知られています。ただし、適切なタイプの円筒ころ軸受を選択するのは必ずしも簡単ではありません。 NU、NJ、NUP、N、NF シリーズなどの複数の設計があり、それぞれが独自の構造と性能の利点を備えているため、最適なベアリングを選択するには、使用条件を明確に理解する必要があります。

この詳細なガイドでは、円筒ころ軸受の動作原理、構造タイプ、性能特性、実際の用途について説明します。この記事を読み終えるまでに、どの円筒ころ軸受が特定の産業ニーズに最適であるかを自信を持って判断できるようになります。

目次

• 円筒ころ軸受とは何ですか?
• 円筒ころ軸受はどのように動作するのですか?
• 円筒ころ軸受の主な利点
• 円筒ころ軸受の主な種類を解説
• 円筒ころ軸受の種類比較表
• 産業用途
• 正しい円筒ころ軸受の選び方
• メンテナンスと耐用年数に関する考慮事項
• よくある質問

円筒ころ軸受とは何ですか?

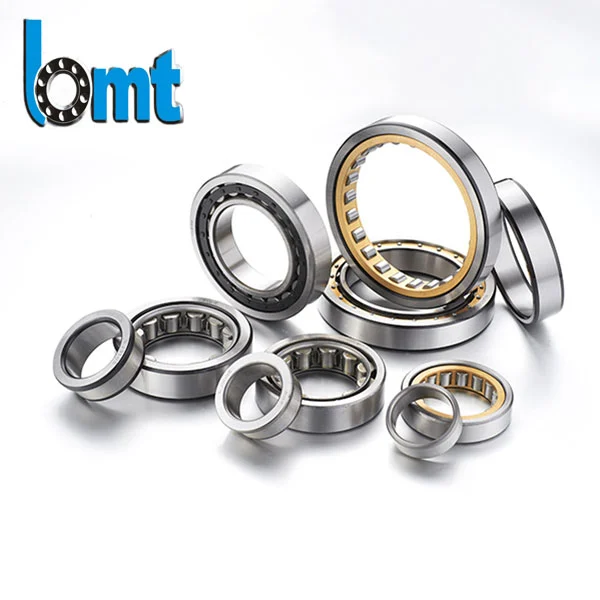

円筒ころ軸受は、可動部品間の分離を維持するためにボールの代わりに円筒ころを使用する転がり要素軸受です。軌道面と点接触する玉軸受とは異なり、円筒ころは線接触となるため、非常に大きなラジアル荷重を支えることができます。

これらのベアリングは、高い耐荷重、剛性、動作信頼性が不可欠な大型機械によく使用されます。のような企業BMT鉄鋼生産、鉱山、発電、産業用ギアボックスなどの業界の厳しい要求を満たす円筒ころ軸受を設計します。

円筒ころ軸受はどのように動作するのですか?

円筒ころ軸受の動作原理は、滑り摩擦ではなく転がり運動に基づいています。円筒ころは内輪と外輪の間で案内され、軸受面全体に荷重を均等に分散します。

• ラジアル荷重は線接触で伝達されます
• 摩擦の低減によりエネルギー効率が向上します
• 高い剛性によりシャフトのたわみを最小限に抑えます

一部の設計では軸方向の変位が可能であり、シャフトの熱膨張が発生する用途に最適です。

円筒ころ軸受の主な利点

• 高いラジアル荷重容量– 重機に最適
• 高速性能– 高速回転に適しています
• 低摩擦– 発熱の低減
• モジュラー設計– 簡単な取り付けと取り外し
• 長寿命– 適切に潤滑され調整されている場合

円筒ころ軸受の主な種類を解説

NU形円筒ころ軸受

NU形軸受は外輪につばが2つあり、内輪にはつばがありません。この設計は両方向の軸方向の変位を可能にし、フローティングベアリング位置に適しています。

NJ形円筒ころ軸受

NJ ベアリングは、外輪に 2 つのリブ、内輪に 1 つのリブを備えているため、一方向の限られたアキシアル荷重を支えることができます。

NUP形円筒ころ軸受

NUP ベアリングには追加のルーズ リブが含まれており、重いラジアル荷重をサポートしながらシャフトを軸方向の両方向に配置できます。

N形円筒ころ軸受

N タイプ軸受は、内輪に 2 つのつばがあり、外輪にはつばがありません。NU タイプと同様のアキシアル変位が可能ですが、取り付け構成が異なります。

NF形円筒ころ軸受

NF ベアリングは、リブ構成により一方向のアキシアル荷重を支えることができ、ギアボックスやモーターの用途でよく使用されます。

円筒ころ軸受の種類比較表

産業用途

円筒ころ軸受は、その堅牢性と適応性により、さまざまな業界で広く使用されています。

• 鉄鋼圧延機
• 鉱山および建設機械
• 風力タービン
• 産業用ギアボックス
• 電気モーターと発電機

たとえば、製鉄所では、円筒ころ軸受が寸法安定性を維持しながら、極端な荷重や衝撃条件に対処します。

正しい円筒ころ軸受の選び方

円筒ころ軸受を選択するときは、次の要素を考慮してください。

1. ラジアル荷重とアキシアル荷重の要件
2. 動作速度
3. 取り付け配置（固定またはフローティング）
4. 潤滑方法
5. 動作温度

などの経験豊富なメーカーと協力BMTベアリングの選択は、パフォーマンス、信頼性、コスト効率を考慮して最適化されます。

メンテナンスと耐用年数に関する考慮事項

適切なメンテナンスにより、ベアリングの耐用年数が大幅に延長されます。主なベスト プラクティスには次のようなものがあります。

• 適切な潤滑剤の使用
• 汚染の防止
• 正しい取り付けと位置合わせを確保する
• 振動と温度の監視

定期的な検査は、疲労や摩耗の初期の兆候を特定し、コストのかかるダウンタイムを防ぐのに役立ちます。

よくある質問

円筒ころ軸受はアキシアル荷重を支えることができますか?

NJ や NUP ベアリングなどの一部のタイプは、リブ構成に応じて制限されたアキシアル荷重をサポートできます。

円筒ころ軸受は玉軸受より優れていますか?

高ラジアル荷重および高剛性の用途では、一般に円筒ころ軸受の方が玉軸受よりも優れています。

円筒ころ軸受はどの業界で最もよく使用されていますか?

鉄鋼、鉱山、発電、重工業の製造は円筒ころ軸受に大きく依存しています。

円筒ころ軸受の寿命を延ばすにはどうすればよいですか?

正しい潤滑、適切な取り付け、定期的なメンテナンスは、ベアリングの寿命を最大限に延ばす最も効果的な方法です。

結論

適切な円筒ころ軸受の選択は、機械の信頼性と性能に直接影響を与える重要な決定です。ベアリングのタイプ、負荷容量、アプリケーション要件の違いを理解することで、最適な動作と長期的な耐久性を確保できます。

要求の厳しい産業用途向けに設計された高品質の円筒ころ軸受をお探しの場合は、BMT専門的なソリューションと技術サポートを提供します。お気軽にお問い合わせ今すぐ要件について話し合い、プロジェクトに適切な方向性を見つけてください。
