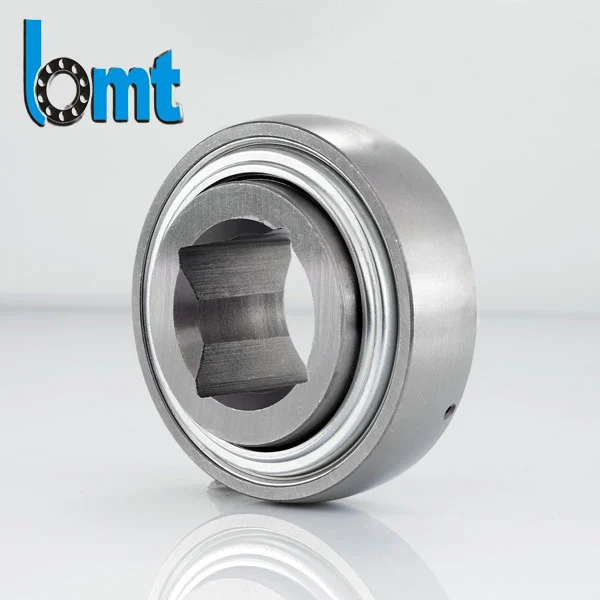

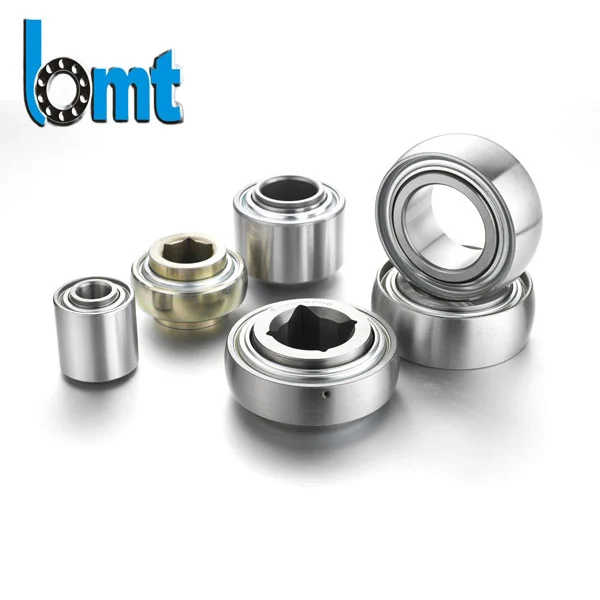

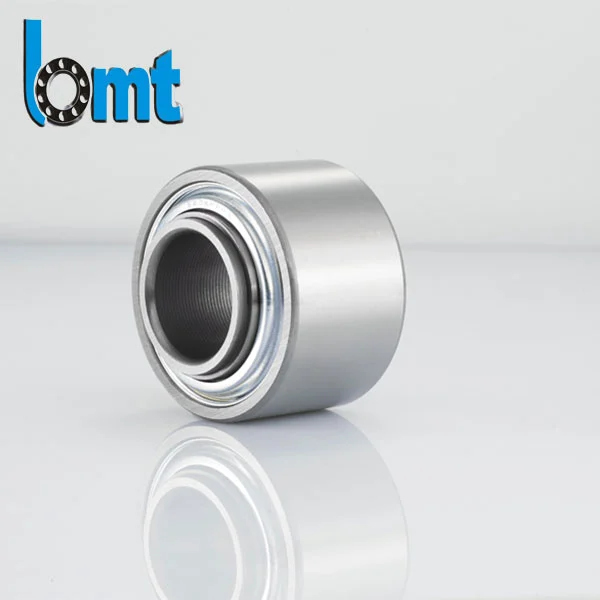

インサートベアリング

幅広内輪ベアリングとも呼ばれるインサートベアリングは、ハウジングベアリング用途に使用される特別に設計されたベアリングユニットです。これらのベアリングは潤滑済みで密閉されているため、取り付けとメンテナンスが簡単です。これらは通常、位置合わせや再潤滑が難しい用途に使用されます。 BMT カンパニーは、さまざまな業界のニーズを満たす、高性能、精密機械加工、堅牢な設計を備えたあらゆる種類のベアリングを提供しています。

お問い合わせを送信

製品説明

製品の特徴

インサートベアリングの外面は球面であるため、ハウジング内で自動位置合わせが可能となり、位置ずれが補正されます。通常、シャフトをロックするための止めネジ、偏心ロックカラー、またはテーパーアダプターが付いています。 BMT 社のベアリングには、汚染物質を防ぎ潤滑を維持するための高品質シールが付いており、厳しい環境でも長寿命を保証します。

Insert Bearings

技術的パラメータ

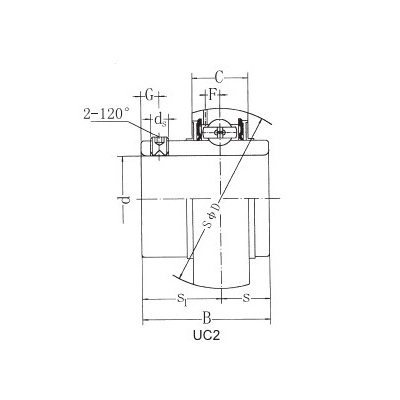

インサートベアリング：UCシリーズ
ベアリング番号	軸径d	寸法(mm)								動定格荷重 N	静定格荷重 N
ベアリング番号	mm	D	B	C	S	S1	G	F	DS	動定格荷重 N	静定格荷重 N
UC201	12	47	31	17	12.7	18.3	4.8	3.7	M6×0.75	12800	6650
UC201-8		47	31	17	12.7	18.3	4.8	3.7	1/4-28UNF	12800	6650
UC202	15	47	31	17	12.7	18.3	4.8	3.7	M6×0.75	12800	6650
UC202-9		47	31	17	12.7	18.3	4.8	3.7	1/4-28UNF	12800	6650
UC202-10		47	31	17	12.7	18.3	4.8	3.7	1/4-28UNF	12800	6650
UC203	17	47	31	17	12.7	18.3	4.8	3.7	M6×0.75	12800	6650
UC203-11		47	31	17	12.7	18.3	4.8	3.7	1/4-28UNF	12800	6650
UC204	20	47	31	17	12.7	18.3	4.8	3.7	M6×0.75	12800	6650
UC204-12		47	31	17	12.7	18.3	4.8	3.7	1/4-28UNF	12800	6650
UC205	25	52	34.1	17	14.3	19.8	5	3.9	M6×0.75	14000	7850
UC205-13		52	34.1	17	14.3	19.8	5	3.9	1/4-28UNF	14000	7850
UC205-14		52	34.1	17	14.3	19.8	5	3.9	1/4-28UNF	14000	7850
UC205-15		52	34.1	17	14.3	19.8	5	3.9	1/4-28UNF	14000	7850
UC205-16		52	34.1	17	14.3	19.8	5	3.9	1/4-28UNF	14000	7850
UC206	30	62	38.1	19	15.9	22.2	5	5	M6×0.75	19500	11300
UC206-17		62	38.1	19	15.9	22.2	5	5	1/4-28UNF	19500	11300
UC206-18		62	38.1	19	15.9	22.2	5	5	1/4-28UNF	19500	11300
UC206-19		62	38.1	19	15.9	22.2	5	5	1/4-28UNF	19500	11300
UC206-20		62	38.1	19	15.9	22.2	5	5	1/4-28UNF	19500	11300
UC207	35	72	42.9	20	17.5	25.4	7	5.7	M8x1	25700	15300
UC207-20		72	42.9	20	17.5	25.4	7	5.7	5/16-24UNF	25700	15300
UC207-21		72	42.9	20	17.5	25.4	7	5.7	5/16-24UNF	25700	15300
UC207-22		72	42.9	20	17.5	25.4	7	5.7	5/16-24UNF	25700	15300
UC207-23		72	42.9	20	17.5	25.4	7	5.7	5/16-24UNF	25700	15300
UC208	40	80	49.2	21	19	30.2	8	6.2	M8x1	29500	18100
UC208-24		80	49.2	21	19	30.2	8	6.2	5/16-24UNF	29500	18100
UC208-25		80	49.2	21	19	30.2	8	6.2	5/16-24UNF	29500	18100
UC209	45	85	49.2	22	19	30.2	8	6.4	M8x1	31600	20600
UC209-26		85	49.2	22	19	30.2	8	6.4	5/16-24UNF	31600	20600
UC209-27		85	49.2	22	19	30.2	8	6.4	5/16-24UNF	31600	20600
UC209-28		85	49.2	22	19	30.2	8	6.4	5/16-24UNF	31600	20600
UC210	50	90	51.6	24	19	32.6	10	6.5	M10×1	35000	23200
UC210-29		90	51.6	24	19	32.6	10	6.5	3/8-24UNF	35000	23200
UC210-30		90	51.6	24	19	32.6	10	6.5	3/8-24UNF	35000	23200
UC210-31		90	51.6	24	19	32.6	10	6.5	3/8-24UNF	35000	23200
UC210-32		90	51.6	24	19	32.6	10	6.5	3/8-24UNF	35000	23200
UC211	55	100	55.6	25	22.2	33.4	10	7	M10×1	43500	29200
UC211-32		100	55.6	25	22.2	33.4	10	7	3/8-24UNF	43500	29200
UC211-33		100	55.6	25	22.2	33.4	10	7	3/8-24UNF	43500	29200
UC211-34		100	55.6	25	22.2	33.4	10	7	3/8-24UNF	43500	29200
UC211-35		100	55.6	25	22.2	33.4	10	7	3/8-24UNF	43500	29200
UC212	60	110	65.1	27	25.4	39.7	10	7.6	M10×1	47700	32900
UC212-36		110	65.1	27	25.4	39.7	10	7.6	3/8-24UNF	47700	32900
UC212-37		110	65.1	27	25.4	39.7	10	7.6	3/8-24UNF	47700	32900
UC212-38		110	65.1	27	25.4	39.7	10	7.6	3/8-24UNF	47700	32900
UC212-39		110	65.1	27	25.4	39.7	10	7.6	3/8-24UNF	47700	32900
UC213	65	120	65.1	28	25.4	39.7	10	8.5	M10X1	57500	40000
UC213-40		120	65.1	28	25.4	39.7	10	8.5	3/8-24UNF	57500	40000
UC213-41		120	65.1	28	25.4	39.7	10	8.5	3/8-24UNF	57500	40000
UC214	70	125	74.6	29	30.2	44.4	12	8.9	M12×1.5	60800	45000
UC214-42		125	74.6	29	30.2	44.4	12	8.9	7/16-20UNF	60800	45000
UC214-43		125	74.6	29	30.2	44.4	12	8.9	7/16-20UNF	60800	45000
UC214-44		125	74.6	29	30.2	44.4	12	8.9	7/16-20UNF	60800	45000
UC215	75	130	77.8	30	33.3	44.5	12	9.2	M12X1.5	66000	49500
UC215-45		130	77.8	30	33.3	44.5	12	9.2	7/16-20UNF	66000	49500
UC215-46		130	77.8	30	33.3	44.5	12	9.2	7/16-20UNF	66000	49500
UC215-47		130	77.8	30	33.3	44.5	12	9.2	7/16-20UNF	66000	49500
UC215-48		130	77.8	30	33.3	44.5	12	9.2	7/16-20UNF	66000	49500
UC216	80	140	82.6	32	33.3	49.3	12	9.5	M12×1.5	71500	54200
UC216-49		140	82.6	32	33.3	49.3	12	9.5	7/16-20UNF	71500	54200
UC216-50		140	82.6	32	33.3	49.3	12	9.5	7/16-20UNF	71500	54200
UC216-51		140	82.6	32	33.3	49.3	12	9.5	7/16-20UNF	71500	54200
UC217	85	150	85.7	34	34.1	51.6	12	10.2	M12×1.5	83500	64000
UC217-52		150	85.7	34	34.1	51.6	12	10.2	7/16-20UNF	83500	64000
UC217-53		150	85.7	34	34.1	51.6	12	10.2	7/16-20UNF	83500	64000
UC217-55		150	85.7	34	34.1	51.6	12	10.2	7/16-20UNF	83500	64000
UC218	90	160	96	36	39.7	56.3	12	11.2	M12×1.5	96000	71500
UC218-56		160	96	36	39.7	56.3	12	11.2	1/2-20UNF	96000	71500
UC305	25	62	38	20	15	23	6	5.4	M61	22400	11500
UC305-13		62	38	20	15	23	6	5.4	1/4-28UNF	22400	11500
UC305-14		62	38	20	15	23	6	5.4	1/4-28UNF	22400	11500
UC305-15		62	38	20	15	23	6	5.4	1/4-28UNF	22400	11500
UC305-16		62	38	20	15	23	6	5.4	1/4-28UNF	22400	11500
C306	30	72	43	23	17	26	6	5.7	M6X1	26700	15000
UC306-17		72	43	23	17	26	6	5.7	1/4-28UNF	26700	15000
UC306-18		72	43	23	17	26	6	5.7	1/4-28UNF	26700	15000
UC306-19		72	43	23	17	26	6	5.7	1/4-28UNF	26700	15000
UC307	35	80	48	25	19	29	8	6.2	M8X1	33500	19100
UC307-20		80	48	25	19	29	8	6.2	5/16-24UNF	33500	19100
UC307-21		80	48	25	19	29	8	6.2	5/16-24UNF	33500	19100
UC307-22		80	48	25	19	29	8	6.2	5/16-24UNF	33500	19100
UC307-23		80	48	25	19	29	8	6.2	5/16-24UNF	33500	19100
C308	40	90	52	27	19	33	10	7	M10X1	40500	24000
UC308-24		90	52	27	19	33	10	7	3/8-24UNF	40500	24000
UC308-25		90	52	27	19	33	10	7	3/8-24UNF	40500	24000
UC309	45	100	57	30	22	35	10	7.8	M10X1	52800	31800
UC309-26		100	57	30	22	35	10	7.8	3/8-24UNF	52800	31800
UC309-27		100	57	30	22	35	10	7.8	3/8-24UNF	52800	31800
UC309-28		100	57	30	22	35	10	7.8	3/8-24UNF	52800	31800
UC310	50	110	61	32	22	39	12	8.5	M12X1.5	61800	37900
UC310-29		110	61	32	22	39	12	8.5	1/2-20UNF	61800	37900
UC310-30		110	61	32	22	39	12	8.5	1/2-20UNF	61800	37900
UC310-31		110	61	32	22	39	12	8.5	1/2-20UNF	61800	37900
UC311	55	120	66	34	25	41	12	9.2	M12X1.5	71500	44700
UC311-32		120	66	34	25	41	12	9.2	1/2-20UNF	71500	44700
UC311-33		120	66	34	25	41	12	9.2	1/2-20UNF	71500	44700
UC311-34		120	66	34	25	41	12	9.2	1/2-20UNF	71500	44700
UC311-35		120	66	34	25	41	12	9.2	1/2-20UNF	71500	44700
UC312	60	130	71	36	26	45	12	9.8	M12X1.5	81700	51800
UC312-36		130	71	36	26	45	12	9.8	1/2-20UNF	81700	51800
UC312-37		130	71	36	26	45	12	9.8	1/2-20UNF	81700	51800
UC312-38		130	71	36	26	45	12	9.8	1/2-20UNF	81700	51800
UC312-39		130	71	36	26	45	12	9.8	1/2-20UNF	81700	51800
UC313	65	140	75	38	30	45	12	10.5	M12X1.5	92500	60000
UC313-40		140	75	38	30	45	12	10.5	1/2-20UNF	92500	60000
UC313-41		140	75	38	30	45	12	10.5	1/2-20UNF	92500	60000
UC314	70	150	78	40	33	45	12	11.1	M12X1.5	104500	68000
UC314-42		150	78	40	33	45	12	11.1	1/2-20UNF	104500	68000
UC314-43		150	78	40	33	45	12	11.1	1/2-20UNF	104500	68000
UC314-44		150	78	40	33	45	12	11.1	1/2-20UNF	104500	68000
UC315	75	160	82	42	32	50	14	11.8	M14X1.5	113000	77000
UC315-45		160	82	42	32	50	14	11.8	9/16-18UNF	113000	77000
UC315-46		160	82	42	32	50	14	11.8	9/16-18UNF	113000	77000
UC315-47		160	82	42	32	50	14	11.8	9/16-18UNF	113000	77000
UC315-48		160	82	42	32	50	14	11.8	9/16-18UNF	113000	77000
UC316	80	170	86	44	34	52	14	12.5	M14X1.5	123000	86500
UC316-49		170	86	44	34	52	14	12.5	9/16-18UNF	123000	86500
UC316-50		170	86	44	34	52	14	12.5	9/16-18UNF	123000	86500
UC316-51		170	86	44	34	52	14	12.5	9/16-18UNF	123000	86500
UC317	85	180	96	46	40	56	16	13.1	M16X1.5	132600	96500
UC318	90	190	96	48	40	56	16	13.8	M16X1.5	144000	108000
UC319	95	200	103	50	41	62	16	14.7	M16X1.5	156600	122000
UC320	100	215	108	54	42	66	18	15.7	M18X1.5	17300	141000
UC322	110	240	117	60	46	71	18	17.7	M18X1.5	205000	179000
UC324	120	260	126	64	51	75	18	19	M18×1.5	227000	207000
UC326	130	280	135	68	54	81	20	20	M20×1.5	253000	241000
UC328	140	300	145	72	59	86	20	22	M20×1.5	274000	272000

インサートベアリング:UCX
ベアリング番号	軸径d	寸法(mm)									動定格荷重 N	静定格荷重 N
ベアリング番号	mm	D	ビ	なれ	r	n	m	G	DS	T	動定格荷重 N	静定格荷重 N
UCX05	25	62	38.1	19	1.5	15.9	22.2	5	M6X0.75	5	1540	1020
UCX05-13		62	38.1	19	1.5	15.9	22.2	5	1/4-28UNF	5	1540	1020
UCX05-14		62	38.1	19	1.5	15.9	22.2	5	1/4-28UNF	5	1540	1020
UCX05-15		62	38.1	19	1.5	15.9	22.2	5	1/4-28UNF	5	1540	1020
UCX05-16		62	38.1	19	1.5	15.9	22.2	5	1/4-28UNF	5	1540	1020
UCX06	30	72	42.9	20	2	17.5	25.4	6	M8X1	5.7	2030	1400
UCX06-17		72	42.9	20	2	17.5	25.4	6	5/16-24 UNF	5.7	2030	1400
UCX06-18		72	42.9	20	2	17.5	25.4	6	5/16-24 UNF	5.7	2030	1400
UCX06-19		72	42.9	20	2	17.5	25.4	6	5/16-24 UNF	5.7	2030	1400
UCX06-20		72	42.9	20	2	17.5	25.4	6	5/16-24 UNF	5.7	2030	1400
UCX07	35	80	49.2	21	2	19	30.2	8	M8X1	6.2	2300	1600
UCX07-20		80	49.2	21	2	19	30.2	8	5/16-24 UNF	6.2	2300	1600
UCX07-21		80	49.2	21	2	19	30.2	8	5/16-24 UNF	6.2	2300	1600
UCX07-22		80	49.2	21	2	19	30.2	8	5/16-24 UNF	6.2	2300	1600
UCX07-23		80	49.2	21	2	19	30.2	8	5/16-24 UNF	6.2	2300	1600
UCX08	40	85	49.2	22	2	19	30.2	8	M8X1	6.4	2560	1810
UCX08-24		85	49.2	22	2	19	30.2	8	5/16-24 UNF	6.4	2560	1810
UCX08-25		85	49.2	22	2	19	30.2	8	5/16-24 UNF	6.4	2560	1810
UCX09	45	90	51.6	24	2	19	32.6	10	M10X1。 25	6.5	2750	2020
UCX09-26		90	51.6	24	2	19	32.6	10	3/8-24 UNF	6.5	2750	2020
UCX09-27		90	51.6	24	2	19	32.6	10	3/8-24 UNF	6.5	2750	2020
UCX09-28		90	51.6	24	2	19	32.6	10	3/8-24 UNF	6.5	2750	2020
UCX10	50	100	55.6	25	2.5	22.2	33.4	10	M10X1。 25	7	3400	2550
UCX10-29		100	55.6	25	2.5	22.2	33.4	10	3/8-24 UNF	7	3400	2550
UCX10-30		100	55.6	25	2.5	22.2	33.4	10	3/8-24 UNF	7	3400	2550
UCX10-31		100	55.6	25	2.5	22.2	33.4	10	3/8-24 UNF	7	3400	2550
UCX10-32		100	55.6	25	2.5	22.2	33.4	10	3/8-24 UNF	7	3400	2550
UCX11	55	110	65.1	27	2.5	25.4	39.7	10	M10X1。 25	7.6	4100	3150
UCX11-32		110	65.1	27	2.5	25.4	39.7	10	3/8-24 UNF	7.6	4100	3150
UCX11-33		110	65.1	27	2.5	25.4	39.7	10	3/8-24 UNF	7.6	4100	3150
UCX11-34		110	65.1	27	2.5	25.4	39.7	10	3/8-24 UNF	7.6	4100	3150
UCX11-35		110	65.1	27	2.5	25.4	39.7	10	3/8-24 UNF	7.6	4100	3150
UCX12	60	120	65.1	28	2.5	25.4	39.7	10	M10X1。 25	8.9	4480	3470
UCX12-36		120	65.1	28	2.5	25.4	39.7	10	3/8-24 UNF	8.9	4480	3470
UCX12-37		120	65.1	28	2.5	25.4	39.7	10	3/8-24 UNF	8.9	4480	3470
UCX12-38		120	65.1	28	2.5	25.4	39.7	10	3/8-24 UNF	8.9	4480	3470
UCX12-39		120	65.1	28	2.5	25.4	39.7	10	3/8-24 UNF	8.9	4480	3470
UCX13	65	125	74.6	30	2.5	30.2	44.4	12	M12X1 。 5	8.9	4870	3810
UCX13-40		125	74.6	30	2.5	30.2	44.4	12	7/16-20 UNF	8.9	4870	3810
UCX13-41		125	74.6	30	2.5	30.2	44.4	12	7/16-20 UNF	8.9	4870	3810
UCX14	70	130	77.8	32	2.5	33.3	44.5	12	M12X1． 5	8.9	5200	4200
UCX14-42		130	77.8	32	2.5	33.3	44.5	12	7/16-20 UNF	8.9	5200	4200
UCX14-43		130	77.8	32	2.5	33.3	44.5	12	7/16-20 UNF	8.9	5200	4200
UCX14-44		130	77.8	32	2.5	33.3	44.5	12	7/16-20 UNF	8.9	5200	4200
UCX15	75	140	82.6	33	3	33.3	49.3	14	M12X1． 5	9.6	5700	4550
UCX15-45		140	82.6	33	3	33.3	49.3	14	7/16-20 UNF	9.6	5700	4550
UCX15-46		140	82.6	33	3	33.3	49.3	14	7/16-20 UNF	9.6	5700	4550
UCX15-47		140	82.6	33	3	33.3	49.3	14	7/16-20 UNF	9.6	5700	4550
UCX15-48		140	82.6	33	3	33.3	49.3	14	7/16-20 UNF	9.6	5700	4550
UCX16	80	150	85.7	35	3	34.1	51.6	14	M12X1 。 5	10	6600	5320
UCX16-50		150	85.7	35	3	34.1	51.6	14	7/16-20 UNF	10	6600	5320
UCX17	85	160	96	37	3	39.7	56.3	15	M12X1 。 5	11	7550	6170
UCX17-52		160	96	37	3	39.7	56.3	15	7/16-20 UNF	11	7550	6170
UCX18	90	170	104	38	3	42.9	61.1	14	M14X1 。 5	11.9	11122	8449
UCX18-56		170	104	38	3	42.9	61.1	14	1/2-20UNF	11.9	11122	8449
UCX20	100	190	117.5	42	3.5	49.2	68.3	16	M16×1.5	13	13570	10714
UCX20-63		190	117.5	42	3.5	49.2	68.3	16	5/8-18 UNF	13	13570	10714
UCX20-64		190	117.5	42	3.5	49.2	68.3	16	5/8-18 UNF	13	13570	10714

インサートベアリング:HC
ベアリングNo.	軸径	寸法(mm)										ダイナミ	静的
ベアリングNo.	(mm)	D	B1	B	C	S	G	B5	d3	F	DS	c 定格荷重 N	定格荷重N
HC201	12	47	43.7	34.2	17	17.1	4.8	13.5	33.3	3.7	M6x1	12800	6650
HC201-8		47	43.7	34.2	17	17.1	4.8	13.5	33.3	3.7	1/4-28UNF	12800	6650
HC202	15	47	43.7	34.2	17	17.1	4.8	13.5	33.3	3.7	M6x1	12800	6650
HC202-9		47	43.7	34.2	17	17.1	4.8	13.5	33.3	3.7	1/4-28UNF	12800	6650
HC202-10		47	43.7	34.2	17	17.1	4.8	13.5	33.3	3.7	1/4-28UNF	12800	6650
HC203	17	47	43.7	34.2	17	17.1	4.8	13.5	33.3	3.7	M6x1	12800	6650
HC203-11		47	43.7	34.2	17	17.1	4.8	13.5	33.3	3.7	1/4-28UNF	12800	6650
HC204	20	47	43.7	34.2	17	17.1	4.8	13.5	33.3	3.7	M6x1	12800	6650
Hc204-12		47	43.7	34.2	17	17.1	4.8	13.5	33.3	3.7	1/4-28UNF	12800	6650
HC205	25	52	44.4	34.9	17	17.5	4.8	13.5	38.1	3.9	M6×1	14000	7850
HC205-13		52	44.4	34.9	17	17.5	4.8	13.5	38.1	3.9	1/4-28UNF	14000	7850
HC205-14		52	44.4	34.9	17	17.5	4.8	13.5	38.1	3.9	1/4-28UNF	14000	7850
HC205-15		52	44.4	34.9	17	17.5	4.8	13.5	38.1	3.9	1/4-28UNF	14000	7850
HC205-16		52	44.4	34.9	17	17.5	4.8	13.5	38.1	3.9	1/4-28UNF	14000	7850
HC206	30	62	48.4	36.5	19	18.3	6	15.9	44.5	5	M8×1	19510	11300
HC206-17		62	48.4	36.5	19	18.3	6	15.9	44.5	5	5/16-24UNF	19510	11300
HC206-18		62	48.4	36.5	19	18.3	6	15.9	44.5	5	5/16-24UNF	19510	11300
HC206-19		62	48.4	36.5	19	18.3	6	15.9	44.5	5	5/16-24UNF	19510	11300
HC206-20		62	48.4	36.5	19	18.3	6	15.9	44.5	5	5/16-24UNF	19510	11300
HC207	35	72	51.1	37.6	20	18.8	6.8	17.5	55.6	5.7	M8×1	25700	15300
HC207-20			51.1	37.6	20	18.8	6.8	17.5	55.6	5.7	5/16-24UNF	25700	15300
HC207-21			51.1	37.6	20	18.8	6.8	17.5	55.6	5.7	5/16-24UNF	25700	15300
HC207-22			51.1	37.6	20	18.8	6.8	17.5	55.6	5.7	5/16-24UNF	25700	15300
HC207-23			51.1	37.6	20	18.8	6.8	17.5	55.6	5.7	5/16-24UNF	25700	15300
HC208	40	80	56.3	42.8	21	21.4	6.8	18.3	60.3	6.2	M8×1	29500	18100
HC208-24		80	56.3	42.8	21	21.4	6.8	18.3	60.3	6.2	5/16-24UNF	29500	18100
HC208-25		80	56.3	42.8	21	21.4	6.8	18.3	60.3	6.2	5/16-24UNF	29500	18100
HC209	45	85	56.3	42.8	22	21.4	6.8	18.3	63.5	6.4	M8×1	31600	20600
HC209-26		85	56.3	42.8	22	21.4	6.8	18.3	63.5	6.4	5/16-24UNF	31600	20600
HC209-27		85	56.3	42.8	22	21.4	6.8	18.3	63.5	6.4	5/16-24UNF	31600	20600
HC209-28		85	56.3	42.8	22	21.4	6.8	18.3	63.5	6.4	5/16-24UNF	31600	20600
HC210	50	90	62.7	49.2	24	24.6	6.8	18.3	69.9	6.5	M8×1	35000	23200
HC210-29		90	62.7	49.2	24	24.6	6.8	18.3	69.9	6.5	5/16-24UNF	35000	23200
HC210-30		90	62.7	49.2	24	24.6	6.8	18.3	69.9	6.5	5/16-24UNF	35000	23200
HC210-31		90	62.7	49.2	24	24.6	6.8	18.3	69.9	6.5	5/16-24UNF	35000	23200
HC210-32		90	62.7	49.2	24	24.6	6.8	18.3	69.9	6.5	5/16-24UNF	35000	23200
HC211	55	100	71.4	55.5	25	27.8	8	20.7	76.2	7	M10×1	43500	29200
HC211-32		100	71.4	55.5	25	27.8	8	20.7	76.2	7	3/8-24UNF	43500	29200
HC211-33		100	71.4	55.5	25	27.8	8	20.7	76.2	7	3/8-24UNF	43500	29200
HC211-34		100	71.4	55.5	25	27.8	8	20.7	76.2	7	3/8-24UNF	43500	29200
HC211-35		100	71.4	55.5	25	27.8	8	20.7	76.2	7	3/8-24UNF	43500	29200
HC212	60	110	77.8	61.9	27	31	8	22.3	84.2	7.6	M10×1	47700	32900
HC212-36		110	77.8	61.9	27	31	8	22.3	84.2	7.6	3/8-24UNF	47700	32900
HC212-37		110	77.8	61.9	27	31	8	22.3	84.2	7.6	3/8-24UNF	47700	32900
HC212-38		110	77.8	61.9	27	31	8	22.3	84.2	7.6	3/8-24UNF	47700	32900
HC212-39		110	77.8	61.9	27	31	8	22.3	84.2	7.6	3/8-24UNF	47700	32900
HC213	65	120	85.7	68.6	28	34.1	8.5	23.5	86	8.5	M10×1	57500	40000
HC213-40		120	85.7	68.6	28	34.1	8.5	23.5	86	8.5	3/8-24UNF	57500	40000
HC213-41		120	85.7	68.6	28	34.1	8.5	23.5	86	8.5	3/8-24UNF	57500	40000
HC214	70	125	85.7	68.6	29	34.1	8.5	23.5	90	8.9	M10×1	60800	45000
HC214-42		125	85.7	68.6	29	34.1	8.5	23.5	90	8.9	3/8-24UNF	60800	45000
HC214-43		125	85.7	68.6	29	34.1	8.5	23.5	90	8.9	3/8-24UNF	60800	45000
HC214-44		125	85.7	68.6	29	34.1	8.5	23.5	90	8.9	3/8-24UNF	60800	45000
HC215	75	130	92.1	75	30	37.3	8.5	23.5	102	9.2	M10×1	66000	49500
HC215-45		130	92.1	75	30	37.3	8.5	23.5	102	9.2	3/8-24UNF	66000	49500
HC215-46		130	92.1	75	30	37.3	8.5	23.5	102	9.2	3/8-24UNF	66000	49500
HC215-47		130	92.1	75	30	37.3	8.5	23.5	102	9.2	3/8-24UNF	66000	49500
HC215-48		130	92.1	75	30	37.3	8.5	23.5	102	9.2	3/8-24UNF	66000	49500

インサートベアリング：UK200、300
ベアリング番号	軸径d	寸法(mm)								動定格荷重 N	静定格荷重 N
ベアリング番号	軸径d	D	L	d	ビ	なれ	T	y	w	動定格荷重 N	静定格荷重 N
UK205	20	52	35	25	23	17	4.5	8	38	1100	710
UK206	25	62	38	30	26	19	5.1	8	45	1540	1020
UK207	30	72	43	35	27	20	5.8	9	52	2030	1400
UK208	35	80	46	40	29	21	6.2	10	58	2300	1600
UK209	40	85	50	45	30	22	6.5	11	65	2560	1810
UK210	45	90	55	50	31	23	6.5	12	70	2750	2020
UK211	50	100	59	55	33	24	7.3	12	75	3400	2550
UK212	55	110	62	60	36	26	7.7	13	80	4100	3150
UK213	60	120	65	65	38	27	8.3	14	85	4480	3470
UK215	65	130	73	75	41	30	9.2	15	98	5200	4200
UK216	70	140	78	80	44	32	9.6	17	105	5700	4550
UK217	75	150	82	85	46	34	10.5	18	110	6600	5320
UK218	80	160	86	90	49	36	11.1	18	120	7550	6170
UK305	20	62	35	25	26	21	6.1	8	38	2170	1120
UK306	25	72	38	30	29	23	6.7	8	45	2730	1530
UK307	30	80	43	35	31	25	7.4	9	52	3400	1960
UK308	35	90	46	40	34	27	8.2	10	58	4150	2440
UK309	40	100	50	45	37	30	9	11	65	5250	3000
UK310	45	110	55	50	40	32	10	12	70	6300	3900
UK311	50	120	59	55	43	34	10.7	12	75	7300	4600
UK312	55	130	62	60	46	36	11.5	13	80	8300	5300
UK313	60	140	65	65	48	38	12.2	14	85	9450	6100
UK315	65	160	73	75	54	42	13.8	15	98	11600	7800
UK316	70	170	78	80	57	44	14.5	17	105	12500	8800
UK317	75	180	82	85	60	46	15	18	110	13500	9800
UK318	80	190	86	90	63	48	15.9	18	120	14600	10900
UK319	85	200	90	95	66	50	16.7	19	125	15600	12100
UK320	90	215	97	100	72	54	18	20	130	17700	14300
UK322	100	240	105	110	80	60	21	21	145	20900	18200
UK324	110	260	112	120	86	64	22	22	155	21100	18900
UK326	115	280	121	130	92	68	23	23	165	23400	21900
UK328	125	300	131	140	98	73	25	24	180	26000	25100

インサートベアリング: IN
ベアリングNo.	シャフト径	寸法 mm インチ									動定格荷重 N	静定格荷重 N
ベアリングNo.	mm	D	B1	B	C	S	G	B5	d3	DS	動定格荷重 N	静定格荷重 N
SA201	12	40	28.6	19.1	12	6	5	13.5	28.6	M6×0.75	9600	4600
SA201-8		40	28.6	19.1	12	6	5	13.5	28.6	1/4-28UNF	9600	4600
SA202	15	40	28.6	19.1	12	6	5	13.5	28.6	M6×0.75	9600	4600
SA202-9		40	28.6	19.1	12	6	5	13.5	28.6	1/4-28UNF	9600	4600
SA202-10		40	28.6	19.1	12	6	5	13.5	28.6	1/4-28UNF	9600	4600
SA203	17	40	28.6	19.1	12	6	5	13.5	28.6	M6×0.75	9600	4600
SA203-11		40	28.6	19.1	12	6	5	13.5	28.6	1/4-28UNF	9600	4600
SA204	20	47	29.5	20	14	7.5	5	13.5	33.3	M6×0.75	12800	6650
SA204-12		47	29.5	20	14	7.5	5	13.5	33.3	1/4-28UNF	12800	6650
SA205	25	52	30.5	21	15	7.5	5	13.5	38.1	M6×0.75	14000	7850
SA205-13		52	30.5	21	15	7.5	5	13.5	38.1	1/4-28UNF	14000	7850
SA205-14		52	30.5	21	15	7.5	5	13.5	38.1	1/4-28UNF	14000	7850
SA205-15		52	30.5	21	15	7.5	5	13.5	38.1	1/4-28UNF	14000	7850
SA205-16		52	30.5	21	15	7.5	5	13.5	38.1	1/4-28UNF	14000	7850
SA206	30	62	33.9	22	16	8	6	15.9	44.5	M8x1	19500	11300
SA206-17		62	33.9	22	16	8	6	15.9	44.5	5/16-24UNF	19500	11300
SA206-18		62	33.9	22	16	8	6	15.9	44.5	5/16-24UNF	19500	11300
SA206-19		62	33.9	22	16	8	6	15.9	44.5	5/16-24UNF	19500	11300
SA206-20		62	33.9	22	16	8	6	15.9	44.5	5/16-24UNF	19500	11300
SA207	35	72	36.5	23	17	8.5	6.5	17.5	55.6	M8x1	25700	15300
SA207-20		72	36.5	23	17	8.5	6.5	17.5	55.6	5/16-24UNF	25700	15300
SA207-21		72	36.5	23	17	8.5	6.5	17.5	55.6	5/16-24UNF	25700	15300
SA207-22		72	36.5	23	17	8.5	6.5	17.5	55.6	5/16-24UNF	25700	15300
SA207-23		72	36.5	23	17	8.5	6.5	17.5	55.6	5/16-24UNF	25700	15300
SA208	40	80	40.5	27	18	9	6.5	18.3	60.3	M8x1	29500	18100
SA208-24		80	40.5	27	18	9	6.5	18.3	60.3	5/16-24UNF	29500	18100
SA208-25		80	40.5	27	18	9	6.5	18.3	60.3	5/16-24UNF	29500	18100
SA209	45	85	43.7	30.2	19	11	6.8	18.3	63.5	M8x1	31600	20600
SA209-26		85	43.7	30.2	19	11	6.8	18.3	63.5	5/16-24UNF	31600	20600
SA209-27		85	43.7	30.2	19	11	6.8	18.3	63.5	5/16-24UNF	31600	20600
SA209-28		85	43.7	30.2	19	11	6.8	18.3	63.5	5/16-24UNF	31600	20600
SA210	50	90	43.7	30.2	20	11	6.5	18.3	69.9	M8x1	35000	23200
SA210-29	50	90	43.7	30.2	20	11	6.5	18.3	69.9	M8x1	35000	23200
SA210-30		90	43.7	30.2	20	11	6.5	18.3	69.9	5/16-24UNF	35000	23200
SA210-31		90	43.7	30.2	20	11	6.5	18.3	69.9	5/16-24UNF	35000	23200
SA210-32		90	43.7	30.2	20	11	6.5	18.3	69.9	5/16-24UNF	35000	23200
SA211	55	100	48.4	32.4	21	12	8	20.7	76.2	M8x1	43500	29200
SA211-32		100	48.4	32.4	21	12	8	20.7	76.2	M8x1	43500	29200
SA211-33		100	48.4	32.4	21	12	8	20.7	76.2	3/8-24UNF	43500	29200
SA211-34		100	48.4	32.4	21	12	8	20.7	76.2	3/8-24UNF	43500	29200
SA211-35		100	48.4	32.4	21	12	8	20.7	76.2	3/8-24UNF	43500	29200
SA212	60	110	53.1	37.2	22	13.5	8	22.3	84.2	M10×1.25	47700	32900
SA212-36		110	53.1	37.2	22	13.5	8	22.3	84.2	3/8 -24UNF	47700	32900
SA212-37		110	53.1	37.2	22	13.5	8	22.3	84.2	3/8 -24UNF	47700	32900
SA212-38		110	53.1	37.2	22	13.5	8	22.3	84.2	3/8 -24UNF	47700	32900
SA212-39		110	53.1	37.2	22	13.5	8	22.3	84.2	3/8 -24UNF	47700	32900

インサートベアリング:SB
ベアリングNo.	軸径	寸法(mm)							動的	静的
ベアリングNo.	(mm)	D	B	C	S	S1	G	DS	定格荷重N	定格荷重N
SB201	12	40	22	12	6	16	4.5	M50.8	9600	4600
SB201-8		40	22	12	6	16	4.5	10-32UF	9600	4600
SB202	15	40	22	12	6	16	4.5	M5×0.8	9600	4600
SB202-9		40	22	12	6	16	4.5	10-32UF	9600	4600
SB202-10		40	22	12	6	16	4.5	10-32UF	9600	4600
SB203	17	40	22	12	6	16	4.5	M5×0.8	9600	4600
SB203-11		40	22	12	6	16	4.5	10-32UF	9600	4600
SB204	20	47	25	14	7	18	4.5	M6x1	12800	6650
SB204-12		47	25	14	7	18	4.5	1/4-28UNF	12800	6650
SB205	25	52	27	15	7.5	19.5	5.5	M6x1	14000	7850
SB205-13		52	27	15	7.5	19.5	5.5	1/4-28UNF	14000	7850
SB205-14		52	27	15	7.5	19.5	5.5	1/4-28UNF	14000	7850
SB205-15		52	27	15	7.5	19.5	5.5	1/4-28UNF	14000	7850
SB205-16		52	27	15	7.5	19.5	5.5	1/4-28UNF	14000	7850
SB206	30	62	30	16	8	22	6	M6x1	19500	11300
SB206-17		62	30	16	8	22	6	1/4-28UNF	19500	11300
SB206-18		62	30	16	8	22	6	1/4-28UNF	19500	11300
SB206-19		62	30	16	8	22	6	1/4-28UNF	19500	11300
SB206-20		62	30	16	8	22	6	1/4-28UNF	19500	11300
SB207	35	72	32	17	8.5	23.5	6.5	M81	25700	15300
SB207-20		72	32	17	8.5	23.5	6.5	5/16-24UNF	25700	15300
SB207-21		72	32	17	8.5	23.5	6.5	5/16-24UNF	25700	15300
SB207-22		72	32	17	8.5	23.5	6.5	5/16-24UNF	25700	15300
SB207-23		72	32	17	8.5	23.5	6.5	5/16-24UNF	25700	15300
SB208	40	80	34	18	9	25	7	M8x1	29500	18100
SB208-24		80	34	18	9	25	7	5/16-24UNF	29500	18100
SB208-25		80	34	18	9	25	7	5/16-24UNF	29500	18100
SB209	45	85	41.2	19	10.2	31	8.2	M8x1	31600	20600
SB209-26		85	41.2	19	10.2	31	8.2	5/16-24UNF	31600	20600
SB209-27		85	41.2	19	10.2	31	8.2	5/16-24UNF	31600	20600
SB209-28		85	41.2	19	10.2	31	8.2	5/16-24UNF	31600	20600
SB210	50	90	43.5	20	10.9	32.6	9.2	M10×1	35000	23200
SB210-29		90	43.5	20	10.9	32.6	9.2	3/8-24UNF	35000	23200
SB210-30		90	43.5	20	10.9	32.6	9.2	3/8-24UNF	35000	23200
SB210-31		90	43.5	20	10.9	32.6	9.2	3/8-24UNF	35000	23200
SB210-32		90	43.5	20	10.9	32.6	9.2	3/8-24UNF	35000	23200
SB211	55	100	45.3	21	11.8	33.5	9.8	M10×1	43500	29200
SB211-32		100	45.3	21	11.8	33.5	9.8	3/8-24UNF	43500	29200
SB211-33		100	45.3	21	11.8	33.5	9.8	3/8-24UNF	43500	29200
SB211-34		100	45.3	21	11.8	33.5	9.8	3/8-24UNF	43500	29200
SB211-35		100	45.3	21	11.8	33.5	9.8	3/8-24UNF	43500	29200
SB212	60	110	53.7	22	14.9	38.8	9.8	M10×1	47700	32900
SB212-36		110	53.7	22	14.9	38.8	9.8	3/8 -24UNF	47700	32900
SB212-37		110	53.7	22	14.9	38.8	9.8	3/8 -24UNF	47700	32900
SB212-38		110	53.7	22	14.9	38.8	9.8	3/8 -24UNF	47700	32900
SB212-39		110	53.7	22	14.9	38.8	9.8	3/8 -24UNF	47700	32900

インサートベアリング:SER
ベアリングNo.	軸径	寸法(mm)											動定格荷重 N	静定格荷重 N
ベアリングNo.	mm	D	B	C	S	S1	T	F	J	P	G	DS	動定格荷重 N	静定格荷重 N
SER201	12	47	31	16	12.7	18.3	1.07	4	2	52.5	4.5	M6×0.75	12800	6650
SER201-8		47	31	16	12.7	18.3	1.07	4	2	52.5	4.5	1/4-28UNF	12800	6650
SER202	15	47	31	16	12.7	18.3	1.07	4	2	52.5	4.5	M6×0.75	12800	6650
SER202-10		47	31	16	12.7	18.3	1.07	4	2	52.5	4.5	1/4-28UNF	12800	6650
SER203	17	47	31	16	12.7	18.3	1.07	4	2	52.5	4.5	M6×0.75	12800	6650
SER203-11		47	31	16	12.7	18.3	1.07	4	2	52.5	4.5	1/4-28UNF	12800	6650
Ser204	20	47	31	16	12.7	18.3	1.07	4	2	52.5	4.5	M6×0.75	12800	6650
Ser204-12		47	31	16	12.7	18.3	1.07	4	2	52.5	4.5	1/4-28UNF	12800	6650
SER205	25	52	34.9	19	14.3	20.6	1.07	5	2.4	57.7	5	M6×0.75	14000	7850
SER205-13		52	34.9	19	14.3	20.6	1.07	5	2.4	57.7	5	1/4-28UNF	14000	7850
SER205-14		52	34.9	19	14.3	20.6	1.07	5	2.4	57.7	5	1/4-28UNF	14000	7850
SER205-15		52	34.9	19	14.3	20.6	1.07	5	2.4	57.7	5	1/4-28UNF	14000	7850
SER205-16		52	34.9	19	14.3	20.6	1.07	5	2.4	57.7	5	1/4-28UNF	14000	7850
SER206	30	62	38.1	22	15.9	22.2	1.65	5.5	3.2	67.5	5	M6×0.75	19500	11300
SER206-17		62	38.1	22	15.9	22.2	1.65	5.5	3.2	67.5	5	1/4-28UNF	19500	11300
SER206-18		62	38.1	22	15.9	22.2	1.65	5.5	3.2	67.5	5	1/4-28UNF	19500	11300
SER206-19		62	38.1	22	15.9	22.2	1.65	5.5	3.2	67.5	5	1/4-28UNF	19500	11300
SER206-20		62	38.1	22	15.9	22.2	1.65	5.5	3.2	67.5	5	1/4-28UNF	19500	11300
SER207	35	72	42.9	24	17.5	25.4	1.65	5.5	3.2	78.4	6	M8x1	25700	15300
SER207-20		72	42.9	24	17.5	25.4	1.65	5.5	3.2	78.4	6	5/16-24UNF	25700	15300
SER207-21		72	42.9	24	17.5	25.4	1.65	5.5	3.2	78.4	6	5/16-24UNF	25700	15300
SER207-22		72	42.9	24	17.5	25.4	1.65	5.5	3.2	78.4	6	5/16-24UNF	25700	15300
SER207-23		72	42.9	24	17.5	25.4	1.65	5.5	3.2	78.4	6	5/16-24UNF	25700	15300
SER208	40	80	49.2	28	19	30.2	1.65	6	3.2	86.4	8	M8x1	29500	18100
SER208-24		80	49.2	28	19	30.2	1.65	6	3.2	86.4	8	5/16-24UNF	29500	18100
SER208-25		80	49.2	28	19	30.2	1.65	6	3.2	86.4	8	5/16-24UNF	29500	18100
SER209	45	85	49.2	28	19	30.2	1.65	6	3.2	91.4	8	M8x1	31600	20600
SER209-26		85	49.2	28	19	30.2	1.65	6	3.2	91.4	8	5/16-24UNF	31600	20600
SER209-27		85	49.2	28	19	30.2	1.65	6	3.2	91.4	8	5/16-24UNF	31600	20600
SER209-28		85	49.2	28	19	30.2	1.65	6	3.2	91.4	8	5/16-24UNF	31600	20600
SER210	50	90	51.6	28	19	32.6	2.41	7.5	3.2	96.3	9	M10×1.25	35000	23200
SER210-29		90	51.6	28	19	32.6	2.41	7.5	3.2	96.3	9	3/8-24UNF	35000	23200
SER210-30		90	51.6	28	19	32.6	2.41	7.5	3.2	96.3	9	3/8-24UNF	35000	23200
SER210-31		90	51.6	28	19	32.6	2.41	7.5	3.2	96.3	9	3/8-24UNF	35000	23200
SER210-32		90	51.6	28	19	32.6	2.41	7.5	3.2	96.3	9	3/8-24UNF	35000	23200
SER211	55	100	55.6	30	22.2	33.4	2.41	7.5	3.2	106	9	M10×1.25	43500	29200
SER211-32		100	55.6	30	22.2	33.4	2.41	7.5	3.2	106	9	3/8-24UNF	43500	29200
SER211-33		100	55.6	30	22.2	33.4	2.41	7.5	3.2	106	9	3/8-24UNF	43500	29200
SER211-34		100	55.6	30	22.2	33.4	2.41	7.5	3.2	106	9	3/8-24UNF	43500	29200
SER211-35		100	55.6	30	22.2	33.4	2.41	7.5	3.2	106	9	3/8-24UNF	43500	29200
SER212	60	110	65.1	32	25.4	39.7	2.41	7.5	3.28	116	10	M10X1.25	47700	32900
SER212-36		110	65.1	32	25.4	39.7	2.41	7.5	3.28	116	10	3/8-24UNF	47700	32900
SER212-37		110	65.1	32	25.4	39.7	2.41	7.5	3.28	116	10	3/8-24UNF	47700	32900
SER212-38		110	65.1	32	25.4	39.7	2.41	7.5	3.28	116	10	3/8-24UNF	47700	32900
SER212-39		110	65.1	32	25.4	39.7	2.41	7.5	3.28	116	10	3/8-24UNF	47700	32900

インサートベアリング：SC200
ベアリングNo.	軸径	寸法		基本定格荷重(kg)	基本静定格荷重(kg)
	軸径		(mm)
	(mm)	D	Be = With
SC203	17	40	12	780	454
SC204	20	47	14	1010	630
SC205	25	52	15	1100	710
SC206	30	62	16	1550	1020
SC207	35	72	1 1	2030	1400
SC208	40	80	18	2300	1600
SC209	45	85	19	2570	1810
SC210	50	90	20	2760	2010
SC21 1	55	100	21	3400	2550
SC212	60	110	22	4100	3150

インサートベアリング：1726200、6300シリーズ
アイテム	サイズ				基本定格荷重
ゴムシール	d	SφD	B	r分	ダイナミックCr(N)	静的Cor(N)
1726200-2RS	10	30	9	0.6	5、100	2、210
1726300-2RS	10	35	11	0.6	6,928	2,933
1726201-2RS	12	32	10	0.6	5,908	2,635
1726301-2RS	12	37	12	1	8、203	3,528
1726202-2RS	15	35	11	0.6	6,630	3、188
1726302-2RS	15	42	13	1	9,690	4,590
1726203-2RS	17	40	12	0.6	8,075	4,038
1726303-2RS	17	47	14	1	11,390	5,568
1726204-2RS	20	47	14	1	10,795	5,568
1726304-2RS	20	52	15	1.1	13,600	6,630
1726205-2RS	25	52	15	1	11,900	6,630
1726305-2RS	25	62	17	1.1	19,040	9,690
1726206-2RS	30	62	16	1	16、405	9,520
1726306-2RS	30	72	19	1.1	24、650	13,855
1726207-2RS	35	72	17	1.1	21,675	13,005
1726307-2RS	35	80	21	1.5	28、475	16、150
1726208-2RS	40	80	18	1.1	24、650	15、300
1726308-2RS	40	90	23	1.5	36、125	21、250
1726209-2RS	45	85	19	1.1	26、350	17、340
1726309-2RS	45	100	25	1.5	45、050	26、775
1726210-2RS	50	90	20	1.1	31,025	20、400
1726310-2RS	50	110	27	2	52、700	32、300

インサートベアリング:CSA200
ベアリング番号	穴径(d)	寸法(mm)									動的負荷	静止荷重
ベアリング番号	(mm)	D	B	L	C	N	G	DS	K	W	評価 (KN)	評価 (KN)
CSA201	12	40	19.1	28.6	12	6	5	M6*0.75	13.5	28.5	7.84	3.58
CSA201-8		40	19.1	28.6	12	6	5	M6*0.75	13.5	28.5	7.84	3.58
CSA202	15	40	19.1	28.6	12	6	5	M6*0.75	13.5	28.5	7.84	3.58
CSA202-9		40	19.1	28.6	12	6	5	M6*0.75	13.5	28.5	7.84	3.58
CSA202-10		40	19.1	28.6	12	6	5	M6*0.75	13.5	28.5	7.84	3.58
CSA203	17	40	19.1	28.6	12	6	5	M6*0.75	13.5	28.5	7.84	3.58
CSA203-11		40	19.1	28.6	12	6	5	M6*0.75	13.5	28.5	7.84	3.58
CSA204	20	47	21.5	31	15	7.5	5	M6*0.75	13.5	33.3	10.37	5.04
CSA204-12		47	21.5	31	15	7.5	5	M6*0.75	13.5	33.3	10.37	5.04
CSA205	25	52	21.5	31	15	7.5	5	M6*0.75	13.5	38.1	11.31	5.97
CSA205-14		52	21.5	31	15	7.5	5	M6*0.75	13.5	38.1	11.31	5.97
CSA205-15		52	21.5	31	15	7.5	5	M6*0.75	13.5	38.1	11.31	5.97
CSA205-16		52	21.5	31	15	7.5	5	M6*0.75	13.5	38.1	11.31	5.97
CSA206	30	62	23.8	35.7	16	8	6	M6*0.75	15.9	44.5	15.73	8.64
CSA206-17		62	23.8	35.7	16	8	6	M6*0.75	15.9	44.5	15.73	8.64
CSA206-18		62	23.8	35.7	16	8	6	M6*0.75	15.9	44.5	15.73	8.64
CSA206-19		62	23.8	35.7	16	8	6	M6*0.75	15.9	44.5	15.73	8.64
CSA207	35	72	25.4	38.9	19	9.5	6.5	M8*1.0	17.5	55.6	20.83	11.68
CSA207-20		72	25.4	38.9	19	9.5	6.5	M8*1.0	17.5	55.6	20.83	11.68
CSA207-21		72	25.4	38.9	19	9.5	6.5	M8*1.0	17.5	55.6	20.83	11.68
CSA207-22		72	25.4	38.9	19	9.5	6.5	M8*1.0	17.5	55.6	20.83	11.68
CSA207-23		72	25.4	38.9	19	9.5	6.5	M8*1.0	17.5	55.6	20.83	11.68
CSA208	40	80	30.2	43.7	22	11	6.5	M8*1.0	18.3	60.3	23.55	13.6
CSA208-24		80	30.2	43.7	22	11	6.5	M8*1.0	18.3	60.3	23.55	13.6
CSA208-25		80	30.2	43.7	22	11	6.5	M8*1.0	18.3	60.3	23.55	13.6
CSA209	45	85	30.2	43.7	19	9.5	6.5	M8*1.0	18.3	63.5	26.44	19.56
CSA209-26		85	30.2	43.7	19	9.5	6.5	M8*1.0	18.3	63.5	26.44	19.56
CSA209-27		85	30.2	43.7	19	9.5	6.5	M8*1.0	18.3	63.5	26.44	19.56
SA209-28		85	30.2	43.7	19	9.5	6.5	M8*1.0	18.3	63.5	26.44	19.56
CSA210	50	90	30.2	43.7	20	10	6.5	M10*1.25	18.3	69.9	30.01	22.53
CSA210-29		90	30.2	43.7	20	10	6.5	M10*1.25	18.3	69.9	30.01	22.53
CSA210-30		90	30.2	43.7	20	10	6.5	M10*1.25	18.3	69.9	30.01	22.53
CSA210-31		90	30.2	43.7	20	10	6.5	M10*1.25	18.3	69.9	30.01	22.53
CSA210-32		90	30.2	43.7	20	10	6.5	M10*1.25	18.3	69.9	30.01	22.53
CSA211	55	100	32.5	48.4	21	10.5	8	M10*1.25	20.7	76.2	32.39	24
CSA211-32		100	32.5	48.4	21	10.5	8	M10*1.25	20.7	76.2	32.39	24
CSA211-33		100	32.5	48.4	21	10.5	8	M10*1.25	20.7	76.2	32.39	24
CSA211-34		100	32.5	48.4	21	10.5	8	M10*1.25	20.7	76.2	32.39	24
CSA211-35		100	32.5	48.4	21	10.5	8	M10*1.25	20.7	76.2	32.39	24
CSA212	60	110	37.1	53.1	22	11	8	M10*1.25	22.3	84.2	35.28	26.18
CSA212-36		110	37.1	53.1	22	11	8	M10*1.25	22.3	84.2	35.28	26.18
CSA212-37		110	37.1	53.1	22	11	8	M10*1.25	22.3	84.2	35.28	26.18
CSA212-38		110	37.1	53.1	22	11	8	M10*1.25	22.3	84.2	35.28	26.18
CSA212-39		110	37.1	53.1	22	11	8	M10*1.25	22.3	84.2	35.28	26.18

インサートベアリング:CSB200
ベアリング番号	穴径(d)	寸法(mm)							動的負荷	静止荷重
ベアリング番号	(mm)	D	B	C	N	M	G	DS	評価 (KN)	評価 (KN)
CSB201	12	40	22	12	6	16	4.5	M5*0.8	7.82	3.5
CSB201-8		40	22	12	6	16	4.5	M5*0.8	7.82	3.5
CSB202	15	40	22	12	6	16	4.5	M5*0.8	7.82	3.5
CSB202-9		40	22	12	6	16	4.5	M5*0.8	7.82	3.5
CSB202-10		40	22	12	6	16	4.5	M5*0.8	7.82	3.5
CSB203	17	40	22	12	6	16	4.5	M5*0.8	7.82	3.5
CSB203-11		40	22	12	6	16	4.5	M5*0.8	7.82	3.5
CSB204	20	47	25	14	7	18	4.5	M6*0.75	10.37	5.04
CSB204-12		47	25	14	7	18	4.5	M6*0.75	10.37	5.04
CSB205	25	52	27	15	7.5	19.5	5	M6*0.75	11.31	5.97
CSB205-14		52	27	15	7.5	19.5	5	M6*0.75	11.31	5.97
CSB205-15		52	27	15	7.5	19.5	5	M6*0.75	11.31	5.97
CSB205-16		52	27	15	7.5	19.5	5	M6*0.75	11.31	5.97
CSB206	30	62	30	16	8	22	5.5	M6*0.75	15.73	8.64
CSB206-17		62	30	16	8	22	5.5	M6*0.75	15.73	8.64
CSB206-18		62	30	16	8	22	5.5	M6*0.75	15.73	8.64
CSB206-19		62	30	16	8	22	5.5	M6*0.75	15.73	8.64
CSB207	35	72	32	17	8.5	23.5	6	M8*1.0	20.83	11.68
CSB207-20		72	32	17	8.5	23.5	6	M8*1.0	20.83	11.68
CSB207-21		72	32	17	8.5	23.5	6	M8*1.0	20.83	11.68
CSB207-22		72	32	17	8.5	23.5	6	M8*1.0	20.83	11.68
CSB207-23		72	32	17	8.5	23.5	6	M8*1.0	20.83	11.68
CSB208	40	80	34	18	9	25	8	M8*1.0	23.55	13.6
CSB208-24		80	34	18	9	25	8	M8*1.0	23.55	13.6
CSB208-25		80	34	18	9	25	8	M8*1.0	23.55	13.6
CSB209	45	85	41.2	19	10.2	31	8	M8*1.0	26.44	19.56
CSB209-26		85	41.2	19	10.2	31	8	M8*1.0	26.44	19.56
CSB209-27		85	41.2	19	10.2	31	8	M8*1.0	26.44	19.56
CSB209-28		85	41.2	19	10.2	31	8	M8*1.0	26.44	19.56
CSB210	50	90	43.5	20	10.9	32.6	9	M8*1.0	30.01	22.53
CSB210-29		90	43.5	20	10.9	32.6	9	M8*1.0	30.01	22.53
CSB210-30		90	43.5	20	10.9	32.6	9	M8*1.0	30.01	22.53
CSB210-31		90	43.5	20	10.9	32.6	9	M8*1.0	30.01	22.53
CSB210-32		90	43.5	20	10.9	32.6	9	M8*1.0	30.01	22.53
CSB211	55	100	45.3	21	11.8	33.5	10	M10*1.25	32.39	24
CSB211-32		100	45.3	21	11.8	33.5	10	M10*1.25	32.39	24
CSB211-33		100	45.3	21	11.8	33.5	10	M10*1.25	32.39	24
CSB211-34		100	45.3	21	11.8	33.5	10	M10*1.25	32.39	24
CSB211-35		100	45.3	21	11.8	33.5	10	M10*1.25	32.39	24
CSB212	60	110	53.7	22	14.9	38.8	10	M10*1.25	35.28	26.18
CSB212-36		110	53.7	22	14.9	38.8	10	M10*1.25	35.28	26.18
CSB212-37		110	53.7	22	14.9	38.8	10	M10*1.25	35.28	26.18
CSB212-38		110	53.7	22	14.9	38.8	10	M10*1.25	35.28	26.18
CSB212-39		110	53.7	22	14.9	38.8	10	M10*1.25	35.28	26.18

コアセールスポイント

- シャフトのミスアライメントに対応する自動調心設計

- 便利なように工場で潤滑済みで密封されています。

- 複数のロック方法による簡単な取り付け

- ほとんどの状況でメンテナンスフリーの動作

- 幅広いサイズとタイプをご用意しています

- 主要な世界的ブランドと完全に互換性があります

ベアリングの用途

インサートベアリングは、農業機械、コンベア、繊維機械、包装機械、換気システム、食品加工機械、建設機械などに広く使用されています。腐食性、湿気、または粉塵の多い環境でも確実に機能する能力があるため、厳しい動作条件に最適です。

品質保証

BMT カンパニーは、すべてのインサートベアリングを ISO 9001:2015 品質システムに基づいて製造しています。各ベアリングの製造には、厳格な公差管理、最先端のシーリング技術、および高品質の潤滑が使用されており、一貫した高性能の出力が保証されています。各ベアリングは工場から出荷される前に、目視検査、回転テスト、寸法検証を受けます。

顧客の懸念

購入者は、ハウジングの互換性、設置の難しさ、または厳しい条件下での信頼性について心配するかもしれません。 BMT Company は、ほとんどのピローブロックおよびフランジ付きハウジングと互換性のある標準化されたインサートベアリングを提供し、詳細な取り付けガイドを提供し、使用上の質問に対する技術サポートを提供することで、これらの懸念に対処します。

技術的パラメータ

呼び番号	内径(mm)	外径(mm)	幅(mm)	ロック方法	動定格荷重(N)	静定格荷重(N)
UC201	12	47	31	止めねじ	12800	6600
UC202	15	47	31	止めねじ	13200	7000
UC203	17	47	31	止めねじ	13600	7200
UC204	20	47	31	止めねじ	14000	7600
UC205	25	52	34	止めねじ	17500	9500
UC206	30	62	38	止めねじ	19500	11200
UC207	35	72	42	止めねじ	26000	15500
UC208	40	80	49	止めねじ	30000	18000
UC209	45	85	49	止めねじ	34000	20500
UC210	50	90	51	止めねじ	37500	22500

製品の利点

- 両方向のラジアル荷重およびアキシアル荷重に適しています。

- 極端な温度や条件でも動作するように設計されています

- シンプルなロック方式で取り付け時間を短縮します

・精密な内輪加工による高速性能

- サービス間隔を延長できる費用対効果の高いソリューション

演奏上の注意事項

1. 正しいベアリングと正しいシャフトサイズを確認してください。

2. 取り付ける前にシャフトとハウジングを清掃します。

3. インサートベアリングをハウジングに軽く押し込みながら取り付けます。

4.シャフトの位置を合わせてベアリングを挿入します。

5. 止めネジまたはロックカラーをしっかりと締めます。

6. 手で回転させてスムーズに操作してください。

7. 使用条件に応じて定期的に再給油を行ってください。

BMTについて

BMT 社のインサートベアリングは、信頼性が高く、メンテナンスが容易なパフォーマンスを複数の業界にわたって提供します。これらは、簡単な設置、優れた密閉性、長い動作寿命を備えた一貫した信頼性の高い動作を必要とする機器にとって優れた選択肢です。農業、包装、製造のいずれで使用しても、ダウンタイムを最小限に抑えて価値を最大化しながら、パフォーマンスのニーズを満たすことができます。 BMT 精密ベアリングを選択して、機器に優れたパフォーマンスを提供します。

ホットタグ: インサートベアリング
