適切なピロー ブロック ハウジングがベアリングの性能と装置の信頼性をどのように向上させることができるか

記事の概要: A ピルoWブロックハウジングは、回転シャフトをサポートし、ベアリングを固定し、産業機器のアライメントを維持するのに役立つ重要な機械部品です。適切なハウジングを選択するには、材質、シャフト直径、ベアリングの互換性、取り付け寸法、動作条件、メンテナンス要件を評価する必要があります。BMTは、産業用伝送システム、農業機械、ポンプ、コンベア、電気モーター用のピロー ブロック ハウジング ソリューションを提供し、購入者が自社の機器や運用ニーズに適したコンポーネントを特定できるように支援します。

目次

1. ピローブロックハウジングとは何ですか?
2. ピローブロックハウジングはどのように機能しますか?
3. どのような素材とデザインが利用可能ですか?
4. ピローブロックハウジングはどこに使用されますか?
5. 適切なピロー ブロック ハウジングを選択するにはどうすればよいですか?
6. ピローブロックハウジングの選定比較
7. インストールとメンテナンスのベストプラクティス
8. よくある問題と実際的な解決策
9. よくある質問
10. 結論: 適切なピロー ブロック ハウジングを見つける

ピローブロックハウジングとは何ですか?

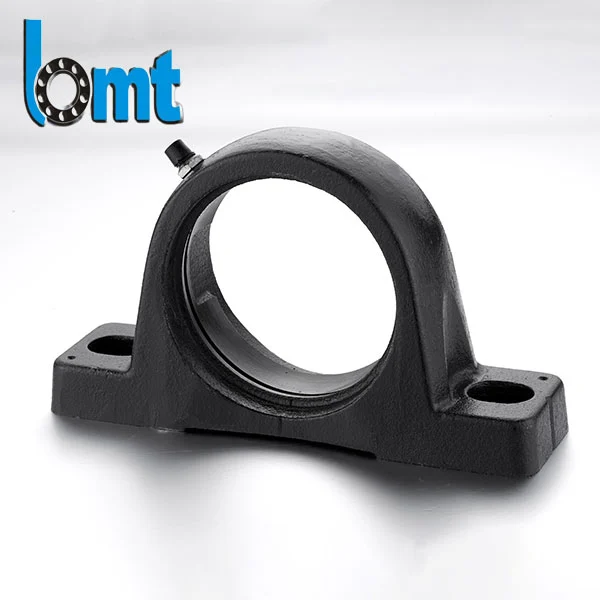

ピロー ブロック ハウジングは、ベアリングを保持し、回転シャフトを機械フレームまたは取り付け面に固定するように設計された機械的サポート部品です。動作中にベアリングが意図した位置を維持できるようにしながら、安定した取り付けポイントを提供します。設計によっては、アセンブリにシール、カバー、潤滑剤、および取り付け金具が組み込まれる場合もあります。

産業用途では、次の用語が使用されます。ピローブロックハウジングそしてピロブロックベアリングユニットは同じ意味で使われることもあります。ただし、常にまったく同じ製品を説明しているわけではありません。ハウジングは構造体であり、完全なベアリング ユニットには通常、ハウジングと互換性のあるベアリング インサートが含まれます。

交換用コンポーネントを購入する場合は、この区別が重要です。ハウジングのみを注文する購入者は、ベアリングの寸法と取り付け配置を個別に確認する必要があります。すぐに取り付けられるアセンブリをお求めの場合は、ベアリング、ロック機構、およびハウジングに互換性があることを確認してください。

適切に選択されたハウジングは、信頼性の高いシャフトサポート、管理しやすいメンテナンス、および一貫した機械の動作に貢献します。したがって、これは単なる取り付けブラケットではなく、機器設計における重要なコンポーネントです。

ピローブロックハウジングはどのように機能しますか?

ハウジングは剛性の高い機械ベースに固定され、内部に取り付けられたベアリングが回転軸を支えます。シャフトが回転すると、ベアリングはシャフトと固定構造の間の相対的な動きに対応します。ハウジングは動作荷重を取り付け面に伝達し、ベアリングを正しい位置に保つのに役立ちます。

一般的なピロー ブロック ベアリング アセンブリは、いくつかの機能を実行します。

• シャフトサポート:回転軸を所定の位置に保持します。
• 荷重伝達:支持された荷重をベアリングから機械フレームに伝達します。
• 取付安定性：ベアリングアセンブリの安全な取り付けポイントを提供します。
• アライメントのサポート:取り付け面と取り付けが正しい場合に、設計されたシャフトの位置を維持するのに役立ちます。
• 汚染防止:互換性のあるシールまたはカバーを使用すると、ほこり、湿気、その他の汚染物質の侵入を軽減できます。
• メンテナンスアクセス:設計によっては、潤滑フィッティングとアクセス可能な取り付け金具により保守が簡素化されます。

一部のベアリングインサートは球面の外面を備えており、ハウジング内での自動調整が制限されています。この機能は小さな角度の偏差に対応できますが、正しいシャフトの位置合わせ、適切な取り付け、または適切な構造サポートの代わりとして扱うべきではありません。

互換性のあるコンポーネントの詳細については、BMT のベアリング製品範囲を調べて、アプリケーションに適した構成を特定してください。

どのような素材とデザインが利用可能ですか?

ハウジングの材質と構造は、耐荷重、剛性、耐食性、重量、メンテナンス要件に影響します。最適な選択は、動作環境とベアリング アセンブリを介して伝達される荷重によって異なります。

1. 鋳鉄製ピローブロックハウジング

鋳鉄は、有用な剛性、優れた振動減衰特性、および性能とコストの実用的なバランスを備えているため、一般的な産業用ベアリングサポートに広く使用されています。これは一般に、コンベア、農業機器、ポンプ、電気モーター、および通常の産業条件下で動作するその他の機械に対して考慮されます。

ただし、実際の耐荷重はハウジングの設計、材質グレード、ベアリングの選択、取り付け配置、および動作条件によって異なります。鋳鉄ハウジングは材質だけで選択すべきではありません。

2. ステンレス鋼製ピローブロックハウジング

ステンレス鋼は、湿気、頻繁な洗浄、または腐食性物質にさらされる機器に適している場合があります。多くの場合、食品加工機械、船舶用機器、および特定の化学薬品を扱う用途で検討されています。

購入者はステンレス鋼のグレードを確認し、ベアリング、シール、潤滑剤、留め具を含むアセンブリ全体を評価する必要があります。耐食性は、単に製品の説明ではなく、完全な材料仕様と使用環境によって決まります。

3. 分割型および一体型ハウジング設計

一体型ハウジングは、多くの標準的な用途に比較的簡単な構造を提供します。分割ハウジングにはキャップとベースが分かれているため、軸の配置によって分解が困難な場合でも、ベアリングの検査と交換がより簡単になります。

より重い産業用途向けに、BMT の製品情報には SN500、SN600、および SNL ハウジング ファミリが含まれています。これらのシリーズには異なる寸法と互換性のあるベアリング配置があるため、正確なモデルを機器の仕様と照らし合わせて確認する必要があります。

ハウジングを評価するときは、次の設計の詳細を考慮してください。

• ワンピースまたは分割構造。
• ベース取付寸法とボルト穴位置。
• ベアリングシートの寸法とシャフト直径の互換性。
• シールとカバーの手配。
• 潤滑アクセスとサービス要件。
• 指定されたベアリングおよびアダプタースリーブとの互換性。

ピローブロックハウジングはどこに使用されますか?

ピロー ブロック ハウジングは、回転シャフトが確実な支持と実用的な取り付け配置を必要とする場合に使用されます。多用途性により、さまざまな産業用および商業用機械に適しています。

• コンベヤシステム:マテリアルハンドリング機器および関連トランスミッションアセンブリの回転シャフトをサポートします。
• 農業機械:粉塵、振動、変化する作業負荷にさらされる機器内の回転コンポーネントのサポートに役立ちます。
• パンプス：産業用流体処理システムの互換性のあるシャフト配置にベアリングをサポートします。
• 電気モーター:選択したハウジング構成が機械設計と一致するサポート シャフト アセンブリ。
• 製造設備:ローラー、伝動シャフト、その他の回転機構の取り付けサポートを提供します。
• 鉱山および重機:ハウジングの強度、シール、定格荷重がアプリケーションの要件を満たしている場合、適切なベアリング配置をサポートします。

環境条件は、適切な仕様に大きな影響を与える可能性があります。粉塵の多い環境では、より効果的なシーリングが必要になる場合がありますが、湿った環境や腐食性の環境では、適切な耐食性材料が必要となる場合があります。振動や衝撃荷重が大きい場合は、ベアリング、ハウジング、取り付けボルト、支持構造を慎重に評価する必要もあります。

適切なピロー ブロック ハウジングを選択するにはどうすればよいですか?

適切なピロー ブロック ハウジングの選択は、機械の実際の動作要件から始まります。シャフトに適合するハウジングであっても、取り付け寸法、負荷容量、シール配置、またはベアリングの互換性が用途に適合しない場合は、不適切な場合があります。

ステップ1: シャフト径を確認する

シャフト直径と必要なベアリング内径を特定します。テーパーボアベアリングの場合は、適切なアダプタースリーブと取り付け配置を確認してください。 2 つのハウジングの外形が似ているからといって、単に交換可能であると考えないでください。

ステップ 2: ベアリングの互換性を確認する

軸受の名称、寸法、内部すきまの要件、ロック方法、および潤滑の配置を確認します。ハウジングとベアリングは完全なアセンブリとして互換性がなければなりません。

ステップ 3: 動作負荷の計算

ラジアル荷重、アキシアル荷重、衝撃荷重、軸速度、運転デューティを評価します。一般的な材料の説明に頼るのではなく、メーカーのベアリング定格とハウジングの仕様を確認してください。

ステップ 4: 環境を評価する

温度、湿度、ほこり、水への曝露、化学物質、および洗浄手順を考慮してください。これらの条件に合わせてハウジングの材質とシール構造を選択してください。

ステップ 5: 設置寸法を確認する

全長、幅、高さ、軸心高さ、取付穴間隔、ボルトサイズを既存機と比較してください。寸法の互換性は、製造中止または破損したコンポーネントを交換する場合に特に重要です。

ステップ 6: 長期保守を検討する

潤滑間隔、アクセスしやすさ、交換手順、およびスペアパーツの入手可能性を評価します。検査と保守を簡素化するハウジングは、機器の耐用年数にわたるメンテナンスの労力を軽減する可能性があります。

ピローブロックハウジングの選定比較

次の表は、一般的なハウジングの材質と設計の実際の比較を示しています。これは予備的な選択ガイドを目的としています。最終的な選択は、検証された製品仕様に基づいて行う必要があります。

参考までに、BMT が公開している製品ページには、シャフト径 20 mm の SN505、シャフト径 45 mm の SN510、シャフト径 90 mm の SN520 がリストされています。これらの例は、リストされている SN ハウジング シリーズに属します。ご注文前に必ず寸法表を参照し、必要なベアリングの組み合わせをご確認ください。

BMT ピロー ブロック ハウジングの仕様を参照して、リストされているハウジング モデルとそれに対応する技術的寸法を確認してください。

インストールとメンテナンスのベストプラクティス

正しく取り付けると、ハウジングとベアリングが意図したとおりに機能します。適切に製造されたコンポーネントであっても、取り付けベースが平らでなかったり、シャフトの位置がずれていたり、潤滑が不十分であったりすると、早期に摩耗が発生する可能性があります。

インストールチェックリスト

• ハウジング、ベアリングシート、シャフト、取り付け面に損傷や汚れがないか検査してください。
• ハウジングの型式、軸受の名称、軸径、取付寸法をご確認ください。
• 取り付け面が十分に平坦で、剛性があり、清潔であることを確認してください。
• ハウジングを慎重に配置し、シャフトを接続された機器と位置合わせします。
• 推奨される順序を使用して、取り付けファスナーを指定されたトルクで締めます。
• メーカーの指示に従って、ベアリングとロックコンポーネントを取り付けます。
• 指定の潤滑剤を塗布し、シールやカバーが正しく取り付けられていることを確認してください。
• 安全で実際的な場合はシャフトを手動で回転させてから、制御された動作テストを実行します。

定期的なメンテナンス

定期検査中は、異常な騒音、振動、温度変化、潤滑剤の状態、留め具の緩み、目に見える汚れを監視します。動作速度、負荷、環境、およびメーカーの推奨に従ってメンテナンス間隔を設定します。

過剰な潤滑は、動作条件によっては過剰な熱などの問題を引き起こす可能性もあります。グリースはむやみに塗布せず、推奨される種類と量を守って使用してください。

よくある問題と実際的な解決策

早期の警告サインを認識することは、メンテナンス チームがベアリングやハウジングの問題を、ダウンタイムの延長につながる前に調査するのに役立ちます。

• 過度の振動：シャフトのアライメント、取り付けの剛性、ファスナーの安全性、ベアリングの状態、機械のバランスを確認します。
• 異常な動作温度:潤滑、ベアリング負荷、シール摩擦、アライメント、動作速度を調査します。
• ベアリングの早期摩耗:汚染管理、取り付け手順、シャフトの取り付け、潤滑、負荷条件を確認してください。
• 腐食：環境への曝露、材料の適合性、表面保護、およびシールの有効性を確認します。
• 緩い取り付け:ベース、取り付けボルト、支持フレーム、およびフレッチングや動きの痕跡を検査します。
• 繰り返される交換失敗:ベアリングや動作条件を確認せずにハウジングを交換するのではなく、本来の根本原因を検証してください。

これらの症状には複数の原因が考えられます。回転アセンブリ全体を体系的に検査することは、ハウジング自体が常に原因であると想定するよりも効果的です。

よくある質問

1. ピローブロックハウジングの主な目的は何ですか?

その主な目的は、互換性のあるベアリングを保持および支持し、回転シャフト アセンブリを取り付け面に固定し、動作荷重を支持構造に伝達することです。

2. ピロブロックハウジングとピロブロックベアリングの違いは何ですか?

ピローブロックハウジングは、ベアリングを収容する構造部品です。ピローブロック軸受ユニットとは、一般にハウジングと軸受インサートを含む組み立てられた製品を指します。製品用語はメーカーによって異なるため、見積書がハウジングのみを対象とするのか、ユニット全体を対象とするのかを確認してください。

3. ピローブロックハウジングにはどの材質が最適ですか?

鋳鉄は、その剛性と振動減衰特性により、一般的な産業用途でよく選ばれます。耐食性が重要な場合には、ステンレス鋼の方が適している場合があります。最終的な選択は、負荷、環境、寸法、メーカーの仕様によって異なります。

4. 正しいピローブロックハウジングのサイズを見つけるにはどうすればよいですか?

まずはシャフト直径とベアリングの指定から始めます。次に、ハウジングの寸法、取り付け穴の間隔、シャフト中心の高さ、ベアリングの互換性、およびロックの配置を確認します。交換品を購入する場合は、元の部品番号と寸法図を比較してください。

5. ピローブロックハウジングは軸の芯ずれに対応できますか?

一部のピロー ブロック ユニットは、限られた角度のずれに対応できる自動調心ベアリング インサートを使用しています。許容範囲は軸受の設計によって異なります。過度の位置ずれは、依然として振動、不均一な荷重、早期故障の原因となる可能性があります。

6. ピローブロックベアリングアセンブリはどのくらいの頻度でメンテナンスする必要がありますか?

普遍的なメンテナンス間隔はありません。検査と潤滑のスケジュールには、ベアリングのタイプ、動作速度、負荷、温度、汚染レベル、およびメーカーの推奨事項を反映する必要があります。密閉型寿命ユニットには、再潤滑可能な設計とは異なるサービス要件がある場合があります。

7. BMT はバルクまたは OEM ピロー ブロック ハウジング要件をサポートしていますか?

BMT の製品ページでは、サポートされるオプションとして OEM と一括購入が特定されています。購入者は、入手可能性と適切な仕様を確認するために、必要なモデル、寸法、ベアリング配置、材質、数量、用途の詳細を提供する必要があります。

結論: 適切なピロー ブロック ハウジングを見つける

信頼性の高いピロー ブロック ハウジングの選択は、正確な寸法、互換性のあるベアリング、適切な材料、および動作環境を明確に理解することから始まります。定格荷重、シャフトの位置合わせ、取り付け品質、シーリング、および潤滑に注意を払うことで、機器の信頼性が向上し、メンテナンスが簡素化されます。

BMT は、さまざまな産業用トランスミッションおよび機械用途向けのピロー ブロック ハウジング ソリューションを提供しており、複数のハウジング シリーズと寸法をカバーする技術情報を公開しています。既存のコンポーネントを交換する場合でも、新しい機器用のハウジングを調達する場合でも、購入を決定する前に技術要件を慎重に比較してください。
