複列アンギュラ玉軸受

複列アンギュラ玉軸受は、両方向のラジアル荷重とアキシアル荷重の複合条件に合わせて設計されています。これらの軸受は、安定した回転、長寿命、設置スペース効率が要求されるモーター、ポンプ、自動車システム、産業機械などに幅広く使用されています。
当社は、一貫した製造基準とバッチトレーサビリティにより、OEM 生産、バルク供給、世界輸出をサポートします。

お問い合わせを送信

製品説明

20 年以上のベアリング製造経験を持つ BMT Bearings は、ISO9001 および IATF16949 認定施設で複列アンギュラ玉軸受を製造しています。

これらのベアリングは、以下の環境で動作する機器向けに設計されています。

連続高速回転

ラジアル荷重とアキシアル荷重の合計

限られた設置スペース

長いメンテナンス間隔

各生産バッチは、精密機械加工、熱処理、研削、組み立て、最終検査などの管理された製造手順に従います。

出荷前に、すべてのベアリングは寸法精度、作動音、振動レベル、回転安定性が検査され、産業用途での一貫した性能が保証されます。

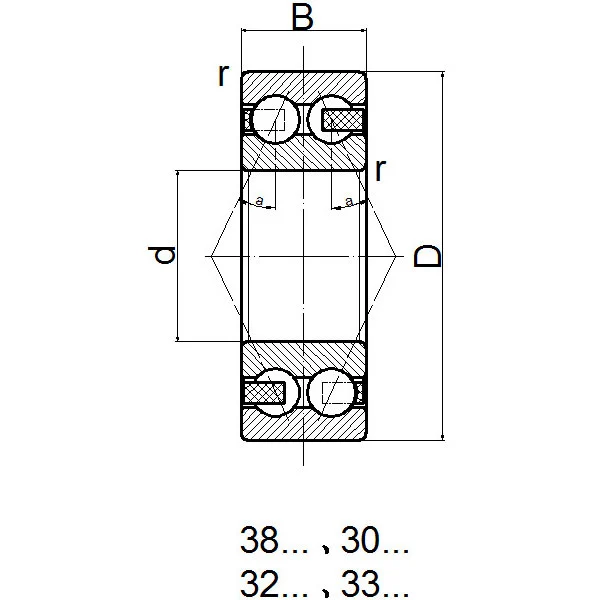

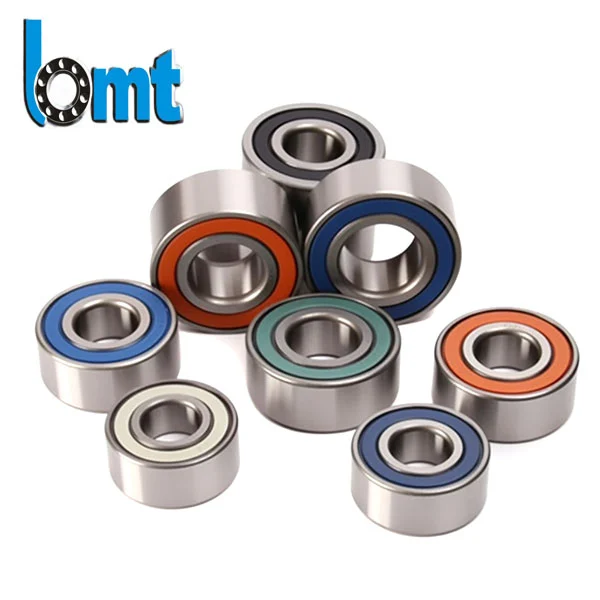

Double Row Angular Contact Ball Bearings

技術的パラメータ

シリーズ	部品番号	d(mm)	D(mm)	B(mm)	(ん)	C₀ᵣ (N)	最高回転数	重量 (kg/ポンド)
3200	3200	10	30	14	7800	4550	19700	0.05
3200	3201	12	32	15.9	10600	5850	17600	0.05
3200	3202	15	35	15.9	11800	7100	16700	0.07
3200	3203	17	40	17.5	14600	9000	14600	0.09
3200	3204	20	47	20.6	19600	12500	12100	0.15
3200	3205	25	52	20.6	21200	14600	10700	0.18
3200	3206	30	62	23.8	30000	21200	9000	0.29
3200	3207	35	72	27	39000	28500	7600	0.45
3200	3208	40	80	30.2	48000	36500	6700	0.59
3200	3209	45	85	30.2	48000	37500	6300	0.63
3200	3210	50	90	30.2	51000	42500	5900	0.68
3200	3211	55	100	33.3	58500	49000	5300	0.95
3200	3212	60	110	36.5	72000	61000	4750	1.27
3200	3213	65	120	38.1	80000	73500	4300	1.64
3200	3214	70	125	39.7	83000	76500	4300	1.8
3300	3302	15	42	19	16300	10000	13800	0.12
3300	3303	17	47	22.2	20800	12500	12400	0.18
3300	3304	20	52	22.2	23200	15300	11000	0.22
3300	3305	25	62	25.4	31200	20800	9300	0.35
3300	3306	30	72	30.2	41000	28500	7800	0.55
3300	3307	35	80	34.9	51000	34500	6800	0.66
3300	3308	40	90	36.5	62000	45000	6000	0.98
3300	3309	45	100	39.7	68000	51000	5500	1.34
3300	3310	50	110	44.4	81500	62000	4900	1.8
3300	3311	55	120	49.2	102000	78000	4300	2.32
3300	3312	60	130	54	125000	98000	4000	2.92
3300	3313	65	140	58.7	143000	112000	3950	3.63
5200	5200-ZZ	10	30	63.5	1200	755	16000	0.108
5200	5201-ZZ	12	32	14.287	1580	1030	15000	0.126
5200	5202-ZZ	15	35	15.875	1740	1180	12000	0.141
5200	5203-ZZ	17	40	15.875	2210	1540	10000	0.212
5200	5204-ZZ	20	47	17.462	3300	2410	9000	0.337
5200	5205-ZZ	25	52	20.638	3550	2710	8000	0.386
5200	5206-ZZ	30	62	20.638	4950	3900	7000	0.631
5200	5207-ZZ	35	72	23.812	6550	5300	6000	0.961
5200	5208-ZZ	40	80	26.988	7400	6100	6000	1.3
5200	5209-ZZ	45	85	30.162	8300	6900	5000	1.41
5200	5210-ZZ	50	90	30.162	8850	7700	5000	1.52
5200	5211-ZZ	55	100	30.162	9180	8490	5000	2.46
5200	5212-ZZ	60	110	33.338	13700	7700	4000	3.14
5200	5213-ZZ	65	120	36.512	14900	8490	4000	4.22
5200	5214-ZZ	70	130	38.1	16200	13200	3000	4.54
5300	5215-ZZ	75	140	39.688	17700	14700	3000	5.46
5300	5216-ZZ	10	35	41.275	18620	16000	3000	5.66
5300	5300	12	37	44.45	22100	17900	3000	0.092
5300	5301	15	42	19	23400	17100	3000	0.109

主要なエンジニアリング機能

1. 総合耐荷重

サポートするように設計されていますラジアル荷重＋両方向のアキシアル荷重追加のベアリングアセンブリの必要性が軽減されます。

2. 高い構造剛性

複列設計により剛性が向上し、高負荷条件下でのシャフトのアライメントの安定性が向上します。

3. 低振動運転

精密鋼球と軌道面仕上げにより、高速運転時の騒音や振動を低減します。

4. 寿命の向上

最適化された内部形状により、摩擦と発熱が低減され、連続稼働システムの動作寿命が延長されます。

5. 省スペース設計

2つのアンギュラコンタクト軸受を1つのユニットに結合し、設置スペースの削減とハウジング設計の簡素化を実現します。

製造と品質管理

生産は標準化された工業プロセスを使用して行われます。

認定軸受鋼の選定
CNC研削と超精密仕上げ
自動組立システム
クリアランスおよび予圧制御試験
騒音・振動検査
高速性能シミュレーション試験

工場では複数の自動生産ラインを稼働させ、大量注文全体での寸法の一貫性を確保しています。

応用分野

このベアリングのタイプは、以下の用途で一般的に使用されます。

産業用電動機
自動車用トランスミッションシステム
ポンプとコンプレッサー
農業機械
建設および重機
ギアボックスと産業用ドライブ

これらのアプリケーションにおける主なパフォーマンス要件は、安定性、耐久性、特に連続負荷条件下でのダウンタイムの削減です。

OEMと供給能力

当社は、次のような産業調達要件をサポートします。

OEM カスタマイズ (寸法、クリアランス、ブランディング)
代理店やメーカー向けの大量生産
リピート注文でも安定した納期を実現
輸出梱包基準
アプリケーション選択の技術サポート

産業用バイヤーが BMT ベアリングを選ぶ理由

BMT ベアリングは、短期的な仕様性能ではなく、長期的な産業上の信頼性に重点を置いています。

主な強みは次のとおりです。

ISOおよびIATFシステムに基づいた管理された生産
一貫したバッチ間の品質
現場からのフィードバックによるアプリケーションベースの設計改善
大量注文にも安定した供給力
製品選択と代替ソリューションのエンジニアリングサポート

よくある質問 (FAQ)

Q1: 複列アンギュラ玉軸受の主な利点は何ですか?
これらはラジアル荷重とアキシアル荷重を両方向に合わせて負荷するため、複数のベアリングアセンブリの必要性が減り、システムのコンパクトさが向上します。

Q2: OEMまたはカスタム仕様を製造できますか?
はい。図面、サンプル、技術要件に基づいたOEM製造をサポートします。

Q3: 製品の品質管理はどのように行われていますか?
品質は、認定された生産システム、自動加工、騒音、振動、寸法精度などの重要なパラメータの完全な検査を通じて管理されています。

Q4: このベアリングを最も多く使用している業界は何ですか?
モーター、自動車システム、ポンプ、農業機械、産業用伝動装置などに広く使用されています。

Q5: 輸出や大量注文をサポートしていますか?
はい。世界中のお客様に安定した生産能力と輸出対応の物流サポートを提供します。
