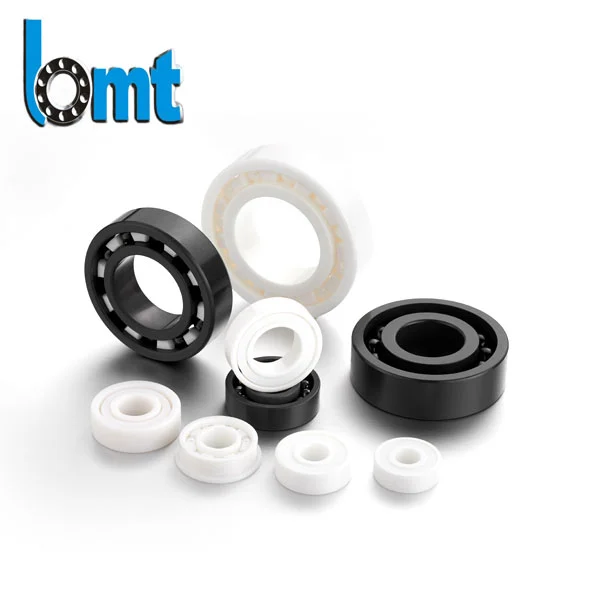

セラミック深溝玉軸受

BMT Bearings は、電動モーター、ポンプ、医療機器、繊維機械、高速産業システム向けに高精度セラミック深溝玉軸受を供給しています。窒化ケイ素セラミックボール、低騒音軌道研削、厳格な寸法検査を使用して、当社は世界中のバイヤーが要求の厳しい動作環境において発熱を削減し、耐食性を向上させ、ベアリングの耐用年数を延長できるよう支援します。

お問い合わせを送信

製品説明

BMT Bearings では、従来のスチールベアリングが過剰な熱、電食、腐食、または高速回転に悩まされる用途向けに、セラミック深溝玉軸受を製造しています。

精密研磨された窒化ケイ素 (Si3N4) セラミックボールと慎重に制御された軌道形状を使用する当社のセラミックベアリングは、産業用機器がよりスムーズに動作し、摩擦を低減し、長い動作サイクルでも安定した性能を維持するのに役立ちます。

これらのベアリングは、電動モーター、ポンプ、繊維機械、CNC 機器、医療機器、実験器具、および高い回転精度と長い耐用年数を必要とするその他のシステムに広く使用されています。

標準のスチールベアリングによくある問題

多くの産業環境では、従来のスチール製ベアリングは耐用年数が短くなり、メンテナンスコストが増加する可能性があるという課題に直面しています。

典型的な障害の原因は次のとおりです。

高速での過剰な発熱

インバータ駆動モータの電気的ピッチング

湿気や結露による腐食

連続運転による潤滑油の劣化

振動と運転音の増加

このような条件下で動作する機器の場合、セラミックボール技術はパフォーマンスに大きな利点をもたらします。

セラミック深溝玉軸受がどのように性能を向上させるか

高速での低フリクション

窒化ケイ素セラミックボールはスチールボールに比べて約60％軽量です。

軽量化により高速回転時の遠心力が軽減され、スムーズな動きと転がり抵抗の低減を実現します。

利点は次のとおりです。

動作温度の低下

エネルギー消費量の削減

回転安定性の向上

グリースの長寿命化

高速モーター用途では、ベアリング温度の低下により、装置全体の寿命が長くなることがよくあります。

電気絶縁性の向上

放電による損傷は、最新の可変周波数駆動 (VFD) モーターにおけるベアリングの早期故障の最も一般的な原因の 1 つです。

電流が鋼製転動体を通過すると、微細なアーク放電が軌道に損傷を与え、溝状のパターンを形成する可能性があります。

ハイブリッドセラミックベアリングは、非導電性セラミックボールを使用して電流の流れを遮断し、ベアリング表面を電食から保護します。

典型的なアプリケーションには次のようなものがあります。

サーボモーター

周波数インバーターモーター

産業用オートメーションシステム

高効率電気ドライブ

優れた耐食性

鋼製転動体とは異なり、窒化ケイ素セラミックボールは湿気の多い動作環境にさらされても錆びません。

このため、セラミックベアリングは次の用途に適しています。

ウォーターポンプシステム

食品加工装置

テキスタイルワークショップ

化学品製造設備

屋外用産業機器

激しい化学物質への曝露に対しては、適切なシーリングと潤滑剤の選択が依然として推奨されます。

振動と騒音の低減

セラミックボールは、従来のスチールボールよりも硬度が高く、寸法の安定性に優れています。

精密な軌道仕上げと組み合わせることで、振動レベルが低減され、走行の滑らかさが向上します。

低騒音セラミックベアリングは一般的に次の用途に選択されます。

精密ファン

医療機器

歯科用器具

実験用遠心分離機

測定システム

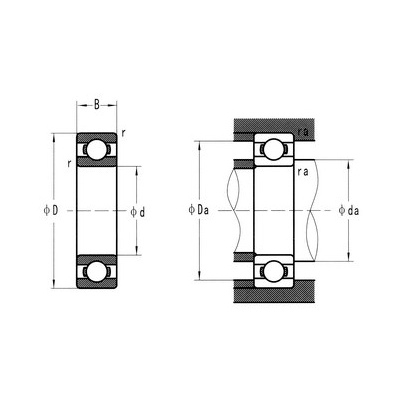

Ceramic Deep Groove Ball Bearings

技術的パラメータ

セラミック深溝玉軸受
指定	全体の寸法			取付寸法(mm)
	（mm）			r	だ	だ	ダ	ラ
	d	D	B	分	分	最大	最大	最大
684CE	4	9	2.5	0.1	4.8	/	8.2	0.1
694CE	4	11	4	0.15	5.2	/	9.8	0.15
604CE	4	12	4	0.2	5.6	/	10.4	0.2
624CE	4	13	5	0.2	5.6	/	11.4	0.2
634CE	4	16	5	0.3	6	/	14	0.3
685CE	5	11	3	0.15	6.2	/	9.8	0.15
695CE	5	13	4	0.2	6.6	/	11.4	0.2
605CE	5	14	5	0.2	6.6	/	12.4	0.2
625CE	5	16	5	0.3	7	/	14	0.3
635CE	5	19	6	0.3	7	/	17	0.3
686CE	6	13	3.5	0.15	7.2	/	11.8	0.15
696CE	6	15	5	0.2	7.6	/	13.4	0.2
606CE	6	17	6	0.3	8	/	15	0.3
626CE	6	19	6	0.3	8	/	17	0.3
636CE	6	22	7	0.3	8	/	20	0.3
687CE	7	14	3.5	0.15	8.2	/	12.8	0.15
697CE	7	17	5	0.3	9	/	15	0.3
607CE	7	19	6	0.3	9	/	17	0.3
627CE	7	22	7	0.3	9	/	20	0.3
637CE	7	26	9	0.3	9	/	24	0.3
688CE	8	16	4	0.2	9.6	/	14.4	0.2
698CE	8	19	6	0.3	10	/	17	0.3
608CE	8	22	7	0.3	10	/	20	0.3
628CE	8	24	8	0.3	10	/	22	0.3
638CE	8	28	9	0.3	10	/	26	0.3
689CE	9	17	4	0.2	10.6	/	15.4	0.2
西暦699年	9	20	6	0.3	11	/	18	0.3
609CE	9	24	7	0.3	11	/	22	0.3
629CE	9	26	8	0.3	11	/	24	0.3
639CE	9	30	10	0.6	13	/	26	0.6
6800CE	10	19	5	0.3	12	12	17	0.3
6900CE	10	22	6	0.3	12	12.5	20	0.3
6000CE	10	26	8	0.3	12	13	24	0.3
6200CE	10	30	9	0.6	14	16	26	0.6
6300CE	10	35	11	0.6	14	16.5	31	0.6
6801CE	12	21	5	0.3	14	14	19	0.3
6901CE	12	24	6	0.3	14	14.5	22	0.3
16001CE	12	28	7	0.3	14	/	26	0.3
6001CE	12	28	8	0.3	14	15.5	26	0.3
6201CE	12	32	10	0.6	16	17	28	0.6
6301CE	12	37	12	1	17	18	32	1
6802CE	15	24	5	0.3	17	17	22	0.3
6902CE	15	28	7	0.3	17	17	26	0.3
16002CE	15	32	8	0.3	17	/	30	0.3
6002CE	15	32	9	0.3	17	19	30	0.3
6202CE	15	35	11	0.6	19	20.5	31	0.3
6302CE	15	42	13	1	20	22.5	37	1
6803CE	17	26	5	0.3	19	19	24	0.3
6903CE	17	30	7	0.3	19	19.5	28	0.3
16003CE	17	35	8	0.3	19	/	33	0.3
6003CE	17	35	10	0.3	19	21.5	33	0.3
6203CE	17	40	12	0.6	21	23.5	36	0.6
6303CE	17	47	14	1	22	25.5	42	1
6403CE	17	62	17	1.1	23.5	/	55.5	1
6804CE	20	32	7	0.3	22	22.5	30	0.3
6904CE	20	37	9	0.3	22	24	35	0.3
16004CE	20	42	8	0.3	22	/	40	0.3
6004CE	20	42	12	0.6	24	25.5	38	0.6
6204CE	20	47	14	1	25	26.5	42	1
6304CE	20	52	15	1.1	26.5	28	45.5	1
6404CE	20	72	19	1.1	26.5	/	65.5	1
6805CE	25	37	7	0.3	27	27	35	0.3
6905CE	25	42	9	0.3	27	28.5	40	0.3
16005CE	25	47	8	0.3	27	/	45	0.3
6005CE	25	47	12	0.6	29	30	43	0.6
6205CE	25	52	15	1	30	32	47	1
6305CE	25	62	17	1.1	31.5	36	55.5	1
6405CE	25	80	21	1.5	33	/	72	1.5
6806CE	30	42	7	0.3	32	32	50	1
6906CE	30	47	9	0.3	32	34	57	1
16006CE	30	55	9	0.3	32	42.5	65.5	1
6006CE	30	55	13	1	35	36.5	53	1
6206CE	30	62	16	1	35	38.5	60	1
6306CE	30	72	19	1.1	36.5	42.5	68.5	1
6406CE	30	90	23	1.5	54	/	82	2
6807CE	35	47	7	0.3	37	37	45	0.3
6907CE	35	55	10	0.6	39	39	51	0.6
16007CE	35	62	9	0.3	37	/	60	0.3
6007CE	35	62	14	1	40	41.5	57	1
6207CE	35	72	17	1.1	41.5	44.5	65.5	1
6307CE	35	80	21	1.5	43	47	72	1.5
6407CE	35	100	25	1.5	43	/	92	1.5
6808CE	40	52	7	0.3	42	42	50	0.3
6908CE	40	62	12	0.6	44	46	58	0.6
16008CE	40	68	9	0.3	42	/	66	0.3
6008CE	40	68	15	1	45	47.5	63	1
6208CE	40	80	18	1.1	46.5	50.5	73.5	1
6308CE	40	90	23	1.5	48	53	80	1.5
6408CE	40	110	27	2	49	/	101	2
6809CE	45	58	7	0.3	47	47.5	56	0.3
6909CE	45	68	12	0.6	49	50	64	0.6
16009CE	45	75	10	0.6	49	/	71	0.6
6009CE	45	75	16	1	50	53.5	70	1
6209CE	45	85	19	1.1	51.5	55.5	78.5	1
6309CE	45	100	25	1.5	53	61.5	92	1.5
6409CE	45	120	29	2	54	/	111	2
6810CE	50	65	7	0.3	52	52.5	63	0.3
6910CE	50	72	12	0.6	54	55	68	0.6
16010CE	50	80	10	0.6	54	/	76	0.6
6010CE	50	80	16	1	55	58.5	75	1
6210CE	50	90	20	1.1	56.5	60	83.2	1
6310CE	50	110	27	2	59	68	101	2
6410CE	50	130	31	2.1	61	/	119	2
6811CE	55	72	9	0.3	57	59	70	0.3
6911CE	55	80	13	1	60	61.5	75	1
16011CE	55	90	11	0.6	59	/	86	0.6
6011CE	55	90	18	1.1	61.5	64	83.5	1
6211CE	55	100	21	1.5	63	66.5	92	1.5
6311CE	55	120	29	2	64	72.5	111	2
6411CE	55	140	33	2.1	66	/	129	2
6812CE	60	78	10	0.3	62	64	76	0.3
6912CE	60	85	13	1	65	66	80	1
16012CE	60	95	11	0.6	64	/	91	0.6
6012CE	60	95	18	1.1	66.5	69	88.5	1
6212CE	60	110	22	1.5	68	74.5	102	1.5
6312CE	60	130	31	2.1	71	79	119	2
6412CE	60	150	35	2.1	71		139	2
6813CE	65	85	10	0.6	69	69	81	0.6
6913CE	65	90	13	1	70	71.5	85	1
16013CE	65	100	11	0.6	69	/	96	0.6
6013CE	65	100	18	1.1	71.5	73	93.5	1
6213CE	65	120	23	1.5	73	80	112	1.5
6313CE	65	140	33	2.1	76	85.5	129	2
6814CE	70	90	10	0.6	74	74.5	86	0.6
6914CE	70	100	16	1	75	77.5	95	1
16014CE	70	110	13	0.6	74	/	106	0.6
6014CE	70	110	20	1.1	76.5	80.5	103.5	1
6214CE	70	125	24	1.5	78	84	117	1.5
6314CE	70	150	35	2.1	81	92	139	2
6815CE	75	95	10	0.6	79	79.5	91	0.6
6915CE	75	105	16	1	80	82	100	1
16015CE	75	115	13	0.6	79	/	111	0.6
6015CE	75	115	20	1.1	81.5	85.5	108.5	1
6215CE	75	130	25	1.5	83	90	122	1.5
6816CE	80	100	10	0.6	84	84.5	96	0.6
6916CE	80	110	16	1	85	87.5	105	1
16016CE	80	125	14	0.6	84	/	121	0.6
6016CE	80	125	22	1.1	86.5	91	118.5	1
6216CE	80	140	26	2	89	95.5	131	2
6817CE	85	110	13	1	90	90.5	105	1
6917CE	85	120	18	1.1	91.5	94.5	113.5	1
16017CE	85	130	14	0.6	89	/	126	0.6
6017CE	85	130	22	1.1	91.5	96	123.5	1
6217CE	85	150	28	2	94	102	141	2
6818CE	90	115	13	1	95	95.5	110	1
6918CE	90	125	18	1.1	96.5	98.5	118.5	1
16018CE	90	140	16	1	95	/	135	1
6018CE	90	140	24	1.5	98	103	132	1.5
6819CE	95	120	13	1	100	102	115	1
6919CE	95	130	18	1.1	101.5	104	123.5	1
16019CE	95	145	16	1	100	/	140	1
6019CE	95	145	24	1.5	103	109	137	1.5
6820CE	100	125	13	1	105	106	120	1
6920CE	100	140	20	1.1	106.5	111	133.5	1
16020CE	100	150	16	1	105	/	145	1
6020CE	100	150	24	1.5	108	113	142	1.5
6821CE	105	130	13	1	110	111	125	1
6921CE	105	145	20	1.1	111.5	116	138.5	1
6822CE	110	140	16	1	115	117	135	1
6922CE	110	150	20	1.1	116.5	121	143.5	1
6824CE	120	150	16	1	125	127	145	1

技術的パラメータ

BMT 社が提供する最も人気のある 10 個のセラミック深溝玉軸受を以下に示します。

商品番号	ベアリングNo.	内径(mm)	外径(mm)	幅(mm)	動荷重(kN)	静荷重(kN)
1	BMT-C6000	10	26	8	3.5	1.5
2	BMT-C6001	12	28	8	3.9	1.7
3	BMT-C6002	15	32	9	4.8	2.3
4	BMT-C6003	17	35	10	5.2	2.6
5	BMT-C6004	20	42	12	7.8	3.8
6	BMT-C6005	25	47	12	8.9	4.2
7	BMT-C6006	30	55	13	10.1	5.3
8	BMT-C6007	35	62	14	11.3	6.1
9	BMT-C6008	40	68	15	12.7	7.4
10	BMT-C6009	45	75	16	14.6	8.9

製造と品質管理

BMT Bearings は 2004 年以来ベアリングの製造に特化してきました。

各セラミック深溝玉軸受は出荷前に次のような複数の検査手順を経ます。

軌道面真円度測定

表面粗さ検査

ラジアルすきまの検証

振動・騒音試験

高速回転試験

材料の硬さの検証

寸法公差検査

生産は ISO 9001 および IATF 16949 品質システムに基づいて管理され、バッチ間の一貫性が保証されます。

代表的な用途

電動モーター

セラミックベアリングは以下の分野で広く使用されています。

サーボモーター

VFDモーター

産業用駆動モーター

高効率モーター

発熱の低減と電気的保護が重要な場合。

繊維機械

高速紡績および巻取り装置は、長時間の生産シフトにわたって安定した稼働を必要とします。

セラミックベアリングにより、回転精度を維持しながら振動を低減します。

ポンプおよび流体処理装置

湿気の多い環境で動作するポンプの場合、セラミック転動体は腐食に関連した故障を軽減し、信頼性を向上させるのに役立ちます。

医療・精密機器

セラミックベアリングは振動が少なく、回転がスムーズなため、以下の用途に適しています。

歯科用ハンドピース

実験用遠心分離機

精密測定器

医療診断機器

OEM およびカスタム製造のサポート

BMT ベアリングは、次のようなカスタムセラミックベアリングソリューションをサポートしています。

特殊寸法

カスタマイズされたラジアルすきま

レーザーマーキング

OEMパッケージ

グリースの選択

低ノイズグレーディング

高速ケージの最適化

当社のエンジニアリングチームは、動作速度、負荷、温度、環境条件に基づいて適切なベアリング構成を推奨します。

産業用バイヤーが BMT ベアリングを選ぶ理由

20 年以上のベアリング製造経験を持つ BMT ベアリングは、研削、組み立てから最終検査までの完全な製造プロセスを管理しています。

お客様が私たちを選んでいる理由は、次のとおりです。

生産バッチ間で一貫したベアリング品質

安定した供給力

ベアリング選定時の技術サポート

OEMカスタマイズサービス

厳格な品質トレーサビリティ

産業プロジェクトへの迅速な対応

精密な製造と実用的なアプリケーションの知識を組み合わせることで、当社はお客様が装置の信頼性を向上させ、予期せぬダウンタイムを削減できるよう支援します。
