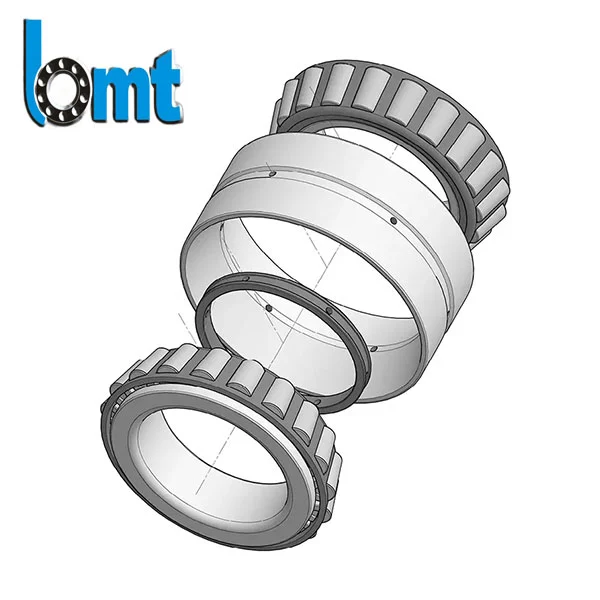

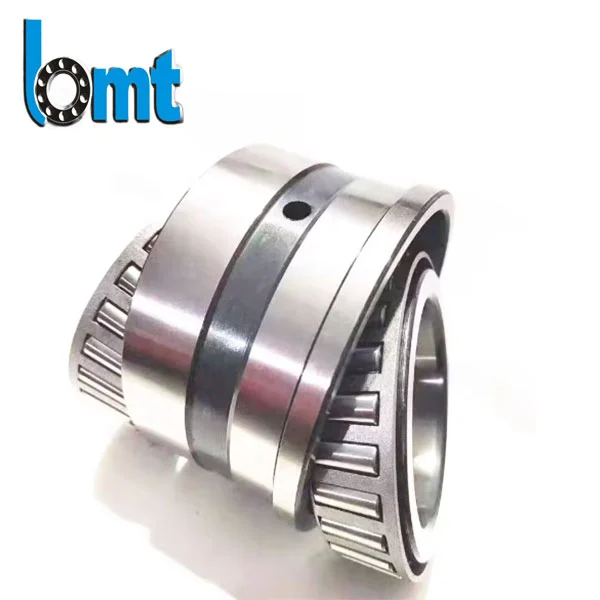

複列円すいころ軸受

BMT の複列円すいころ軸受はコンパクトで、高いラジアル荷重とアキシアル荷重容量を必要とする重機に適しています。これらのベアリングはギアボックス、鉱山機械、産業機械で広く使用されています。ベアリングはメートルサイズとインチサイズで入手可能です。定格荷重は単列ベアリングより 30% 高くなります。
MOQ: 20 個
納期: 4～5週間
カスタム仕様も利用可能

お問い合わせを送信

製品説明

複列円すいころ軸受を選ぶ理由

1. 比類のない耐荷重能力

当社の複列設計は、単列ベアリングとは異なり、荷重を均等に分散します。このベアリングは、追加のコンポーネントなしで、より高いラジアル力 (最大 450 kN の動的荷重) を処理でき、双方向のアキシアル荷重を処理できます。

鉱山建設および重機における衝撃荷重

実際のアプリケーション例:

製鉄所のギアボックスでは、当社のベアリングは標準の円すいころと比較して 40% の寿命延長を達成しました。

2. 省スペースかつ組立の簡素化

一体型設計により、ベアリングを適合させる必要がありません

事前に調整された内部クリアランスにより、取り付けの複雑さが軽減されます

コンパクトなハウジングに適しており、減速機や伝動システムに最適です

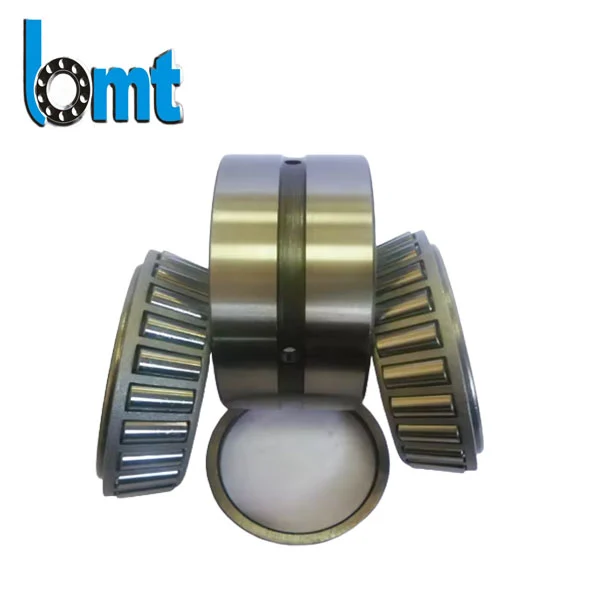

Double Row Tapered Roller Bearing

技術的パラメータ

ベアリングモデル	寸法(mm)				基本定格荷重(kN)		制限速度(rpm)		重さ	種類と特徴
	d	D	B	T	Cr	コー	グリース	油	（kg）
TDO（2列二重外輪）タイプ
478/472	76.2	161.925	49.212	82.931	365	530	2000	2800	6.8	TDO、スペーサーが必要
478/472A	76.2	161.925	49.212	82.931	365	530	2000	2800	6.8	TDO、スペーサーが必要
486/472	109.538	166.688	53.975	95.25	405	610	1800	2600	8.2	TDO、スペーサーが必要
522/560X	132.538	197.644	57.15	104.775	550	850	1600	2200	12.5	TDO、スペーサーが必要
531/532	139.992	233.375	60.325	123.825	670	1080	1400	1900	17.5	TDO、スペーサーが必要
TNA（2列二重内輪）形
447/432	76.2	161.925	49.212	82.931	365	530	2000	2800	6.8	TNA、スペーサーが必要
447/432A	76.2	161.925	49.212	82.931	365	530	2000	2800	6.8	TNA、スペーサーが必要
455/432	109.538	166.688	53.975	95.25	405	610	1800	2600	8.2	TNA、スペーサーが必要
TS（2列片外輪）形
352905	25	52	33	33	68.5	86.5	5000	6700	0.45	TS、コンパクト
352906	30	55	34	34	72.5	95	4800	6300	0.52	TS、コンパクト
352907	35	62	36	36	80	112	4300	5600	0.75	TS、汎用
352908	40	68	38	38	87.5	130	4000	5300	0.95	TS、汎用
352909	45	75	40	40	95	150	3800	5000	1.25	TS、汎用
352910	50	80	40	40	102	165	3600	4800	1.35	TS、汎用
352911	55	90	46	46	125	210	3400	4500	2.1	TS、大容量
352912	60	95	46	46	130	220	3200	4300	2.25	TS、大容量
352913	65	100	46	46	135	230	3000	4000	2.4	TS、大容量
352914	70	110	54	54	175	300	2800	3800	3.5	TS、ヘビーデューティ
352915	75	115	54	54	180	310	2600	3600	3.7	TS、ヘビーデューティ
352916	80	125	60	60	210	370	2400	3400	5	TS、ヘビーデューティ
352917	85	130	60	60	215	380	2200	3200	5.2	TS、ヘビーデューティ
352918	90	140	67	67	265	480	2000	3000	7.2	TS、超ヘビーデューティ
352920	100	150	67	67	275	500	1800	2600	7.5	TS、超ヘビーデューティ
TDIT（2列ダブル内輪・テーパ穴）
31309	45	100	55	55	180	255	3000	4000	2.1	TDIT、テーパーボア 1:12
31311	55	120	65	65	245	355	2600	3600	3.8	TDIT、テーパーボア 1:12
31313	65	140	73	73	305	450	2200	3200	5.9	TDIT、テーパーボア 1:12
31315	75	160	80	80	365	550	2000	2800	8.6	TDIT、テーパーボア 1:12
31317	85	180	85	85	425	650	1800	2600	11.5	TDIT、テーパーボア 1:12
31319	95	200	90	90	480	750	1700	2400	15	TDIT、テーパーボア 1:12
31321	105	225	98	98	570	900	1500	2200	20.5	TDIT、テーパーボア 1:12

通常のアプリケーション

マイニングクラッシャー:複列円すいころ軸受は、極端な衝撃荷重に耐えることができます。

風力タービンのギアボックス: ベアリングはさまざまな力に耐えることができます。

高耐久コンベヤ：ベアリングの採用によりメンテナンス頻度が軽減されます。

主な仕様

パラメータの範囲

穴径 30mm～300mm

動荷重 150 kN ～ 450 kN

静荷重 90 kN ～ 300 kN

速度制限 2,000 ～ 4,500 RPM

精度クラス ABEC-3 (P6)/ABEC-5 (P5) 規格

材質のオプション

標準：高炭素クロム鋼 Gcr15(HRC 60-64)

耐食性: AISI 440C または AISI 420C ステンレス鋼

品質と信頼性

複列円すいころ軸受には次のような処理が施されます。

寸法検査（公差0.005mm以下）

硬度試験 (ロックウェル C スケール)

振動解析（スムーズな動作を保証）

負荷耐久テスト(500時間以上)

なぜBMT社を選ぶのですか?

当社のメーカーは、円すいころ軸受の製造において 20 年以上の経験があります。

ISO 9001およびITAF16949:2016品質管理認証を取得しています。

グローバル物流ネットワーク（米国、EU、アジアの倉庫）

年中無休のエンジニアリングサポート

柔軟な注文オプション

小ロットも承ります（MOQ 20個）

カスタムシールと潤滑剤 (高温用、食品グレードなど)

OEM のブランディングとパッケージングが利用可能

緊急の注文にも迅速に対応

今すぐ見積もりを入手してください!

→ テスト用サンプルが利用可能

→ アプリケーションマッチングの技術サポート
